【光敏传感器】 应用介绍
功能原理：
1 可以检测周围环境的亮度和光强
2 灵敏度可调（图中蓝色数字电位器调节）
4 工作电压3.3V-5V
5 输出形式 a 模拟量电压输出
b 数字开关量输出（0和1）

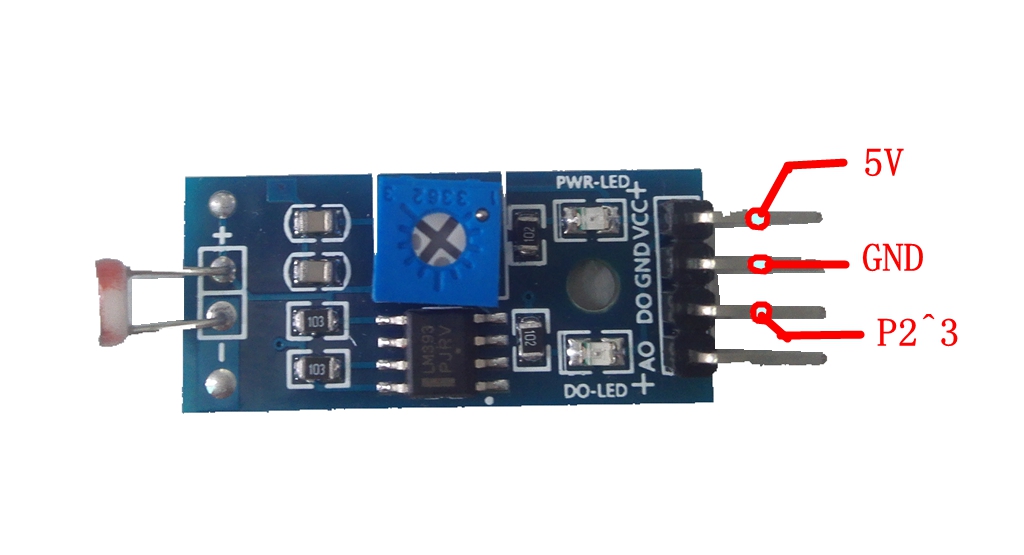

小板接口说明（4线制）
1 VCC 外接3.3V-5V
2 GND 外接GND
3 DO 小板数字量输出接口（0和1）接51duino的P2^3
4 AO 小板模拟量输出接口（本应用悬空）
使用说明 ：
1光敏电阻模块对环境光强最敏感，一般用来检测周围环境的亮度和光强。
2模块在无光条件或者光强达不到设定阈值时，DO口输出高电平，当外界环境光强超过设定阈值时，模块D0输出低电平；
3小板数字量输出D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的光强改变；
4小板数字量输出DO可以直接驱动本店继电器模块，由此可以组成一个光电开关；
5小板模拟量输出AO可以和AD模块相连，通过AD转换，可以获得环境光强更精准的数值；
连接方法：

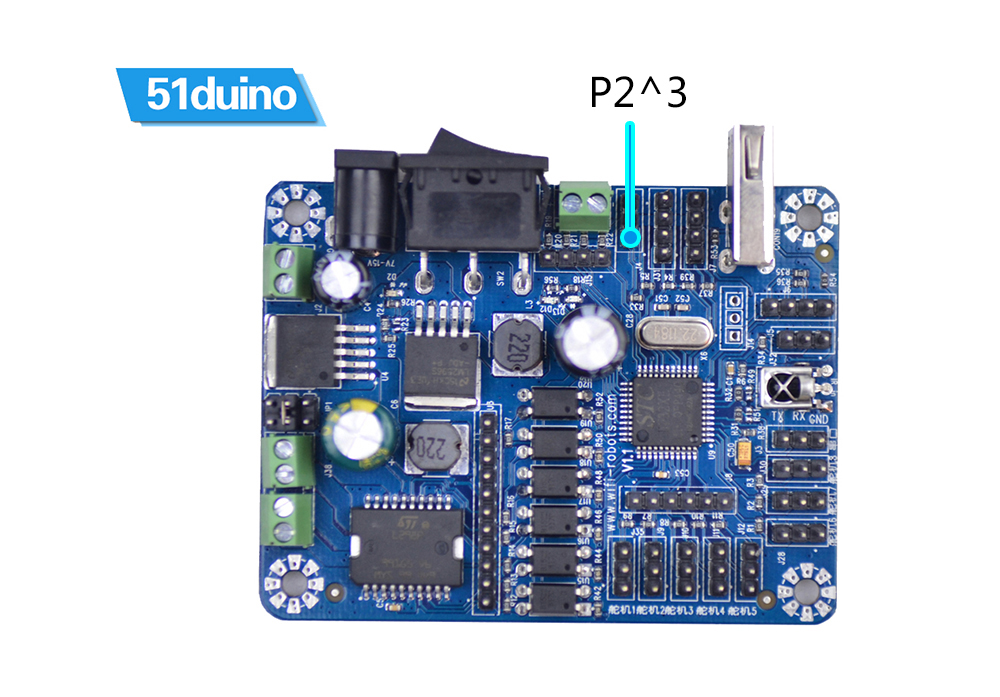

VCC接VCC，GND接GND，DO接51duino的P2^3，AO悬空。
