【三色LED模块】 应用介绍
Arduino-3色全彩LED
实验概述
RGB LED模块由一个贴片全彩LED制成，通过R、G、B三个引脚的PWM电压输入可以调节三种基色（红/蓝/绿）的强度从而实现全彩的混色效果。用Arduino对模块的控制可实现酷炫的灯光效果。
实验原理
三色LED采用三基色混色原理 。三基色描述：三基色是指红，绿，蓝三色，人眼对红、绿、蓝最为敏感，大多数的颜色可以通过红、绿、蓝三色按照不同的比例合成产生。同样绝大多数单色光也可以分解成红绿蓝三种色光。这是色度学的最基本原理，即三基色原理。红绿蓝三基色按照不同的比例相加合成混色称为相加混色，除了相加混色法之外还有相减混色法。可根据需要相加相减调配颜色。
实验步骤

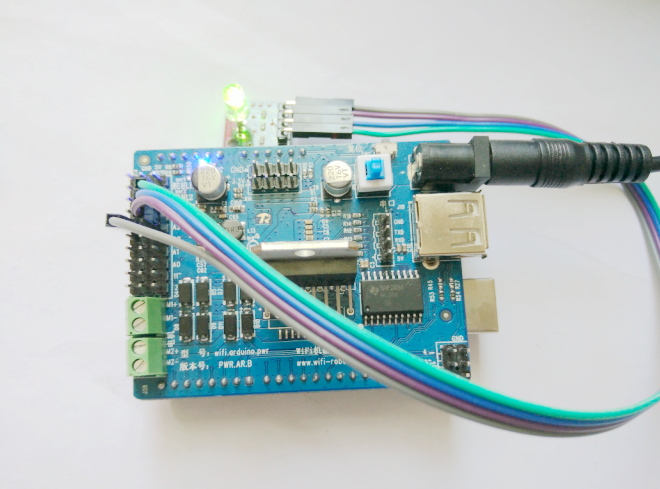

三色传感器四个接口R,G,B,GND分别接入arduino开发板A5，A4，A3,GND。R,G,B分别控制的是红色，黄色和蓝色。
代码解析
定义R,G,B的引脚为A5，A4,A3
引脚都设为输出模式
Loop里面看下基本都是setColor(255, 255, 0);这个函数，可以看到里面有三个参数，另外注释里面看到有不用的颜色注释，并且setColor(255, 255, 0)里面的参数不一样，那么这三个参数究竟有什么作用呢？
找到这个原函数可以看到函数里面定义了int red, int green, int blue三个输入参数，就是刚才我们看到的，之后就在函数体里面将这三个参数作为模拟输入量赋值给对应的R,G,B引脚，red,green,blue的值越大，对应的颜色就越深，通过改变这三个的值我们可以组合出五彩斑斓的颜色出来！
实验现象
RGB LED灯红、绿、蓝、黄、紫、浅绿顺序闪烁一秒，一直循。
