【魔术光杯模块】 应用介绍

Arduino-魔术光杯


实验概述

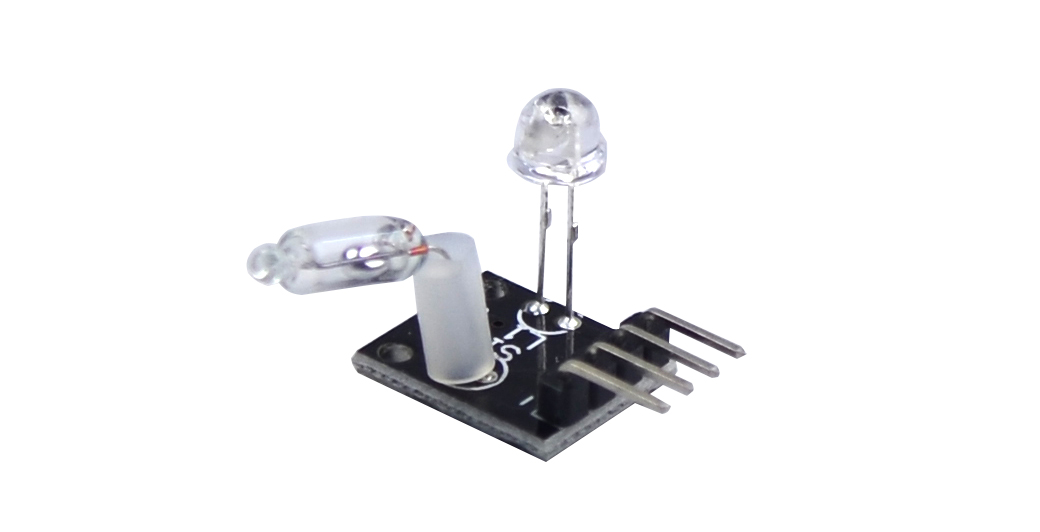

      水银开关多了一个独立的LED，俩组可以组成魔术光杯，从本实验可以学到不同的传感器可以组合成不同的玩法。

实验原理
      利用水银开关来检测模块的倾斜状态，用PWM波来控制独立的LED，使其可以有由亮暗的不同程度的变化，俩者结合当水银开关检测倾斜时，LED灯会越来越暗，另一个灯会越来越亮，使之像心跳一样！

实验步骤

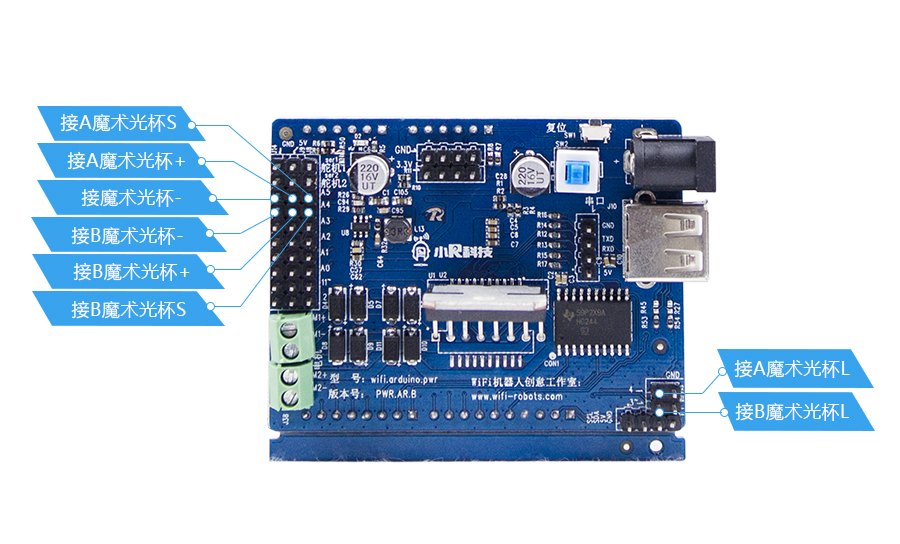

      将魔术光杯其中一个模块的S脚接arduino电源板上面的A5引脚，LED控制接数字引脚3(实现PWM功能)另一个模块 S接A4，LED控制数字引脚4。


代码解析
      首先我们定义了俩个led和模块引脚分别为3,4，A5和A4，setup()里面将这四个个初始化为输入和输出，主循环里面，我们做了俩个判断，当读取到A模块引脚有电平信号时，LED的PWM信号不是最大时，PWM信号增加，读取到模块B引脚有电平信号时，LED的PWM信号不是最小时，PWM信号减小，然后将PWM信号赋值到LED A 将PWM信号的反差值赋值到LED B，俩个LED此消彼长。
Int ledpinA = 3;
Int ledpinB = 4;
Int buttonpinA = A5;
Int buttonpinB = A4;
Int buttonstateA = 0;
Int buttonstateB = 0;
Int brightness = 0;
Void setup()
{
pinMode(ledpinA,OUTPUT);
pinMode(ledpinB,OUTPUT);
pinMode(buttonpinA,INPUT);
pinMode(ledpinB,INPUT);
}
Void loop()
{
buttonstateA  = digitalRead(buttonpinA);//读取模块A
If(buttonstateA == HIGH && brightness !=255)//当模块A检测到有信号时，并且亮度不是最大时，亮度值增加。
{
brightness ++;
}
buttonstateB  = digitalRead(buttonpinB);
If(buttonstateB == HIGH && brightness != 0)//当模块A检测到有信号时，并且亮度不是最小时，亮度值减小。

{
brightness --;
}
analogWrite(ledpinA,brightness );//A慢渐暗
analogWrite(ledpinB,255-brightness );//B慢渐亮
Delay(25);
//俩者相加的和为255，亮度此长彼消的关系
}

实验现象
      打开arduino开发板的开关，上传代码后，当一个水银开关倾斜时，自己的LED灯会越来越暗，另一个灯会越来越亮，像心跳一样！
