【数字温度传感器模块】 应用介绍

Arduino-数字温度传感器


实验概述
      利用Arduino开发板读取数字传感器数值。
实验原理

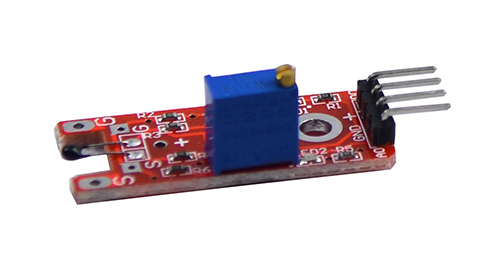

      该模块是基于热敏电阻（阻值随外界环境温度变化而变化）的工作原理，能够实时感 知周边环境温度的变化，我们把数据送到 Arduino 的  IO，接来下我们只要经过简单的编程就能将传感器输出的数据，并映射到LED的亮灭，效果直观，使用起来还是方便、有效的呢，借此广泛应用于园艺、家庭警报系统等装置中。



实验步骤
      与一般的温度传感器是一样的，都是 3 线封装，我们在使用时接好电源线后确定信号输  入端就行了，因为模块输出的是数字信号，我们要把信号输出端接到 Arduino 的 IO  上进行采样，然后在进行判断。

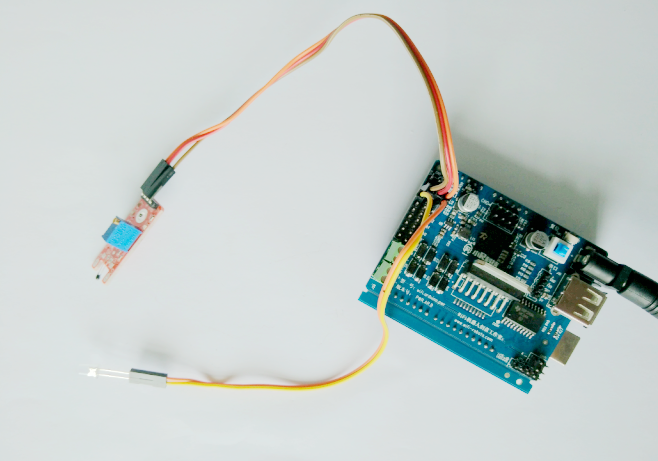

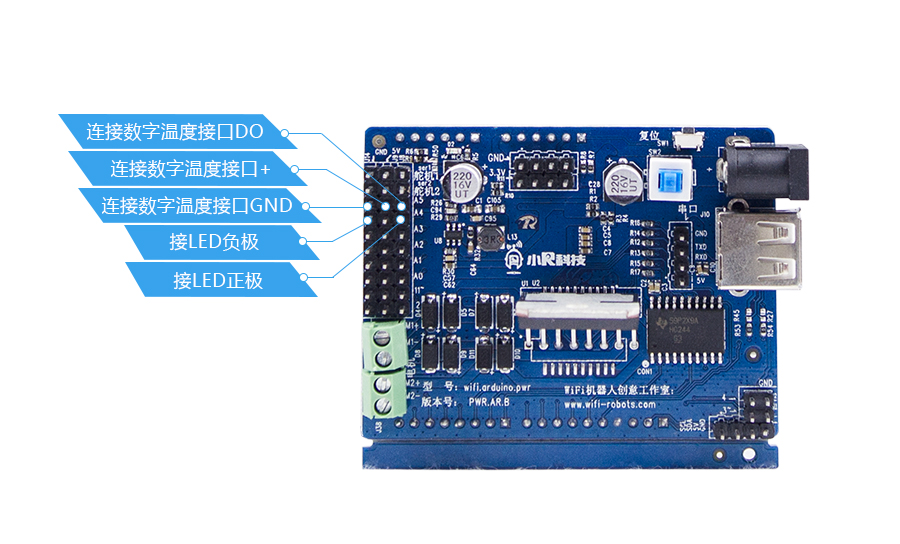

      数字温度传感器模块的D0端接开发板A5，模块+针脚接5V，gnd接GND。将开发板连接电脑，上传代码即可。



代码解析
      数字温度模块和LED 搭建一个简单的温度感应电路，制作温度提示灯
      利用A4接口LED，将数字温度传感器接入A5接口，当数字温度传感器感测到有温度信号时，LED 亮,反之则灭。
例程源代码：
int Led=A4;//定义LED 接口
int tempin=3; //定义数字温度传感器接口
int val;//定义数字变量val
void setup()
{
pinMode(Led,OUTPUT);//定义LED 为输出接口
pinMode(tempin,INPUT);//定义数字温度传感器为输出接口
}
void loop()
{
val=digitalRead(tempin);//将数字接口3的值读取赋给val
if(val==HIGH)//当数字温度传感器检测有信号时，LED 闪烁
{
digitalWrite(Led,HIGH);
}
else
{
digitalWrite(Led,LOW);
}
}
实验现象
      开启开发板的开关，当打火机火焰靠近数字温度传感器时，LED亮，反之则灭。
