【手指侦测心跳模块】应用介绍

Arduino-手指侦测心跳模块

实验概述

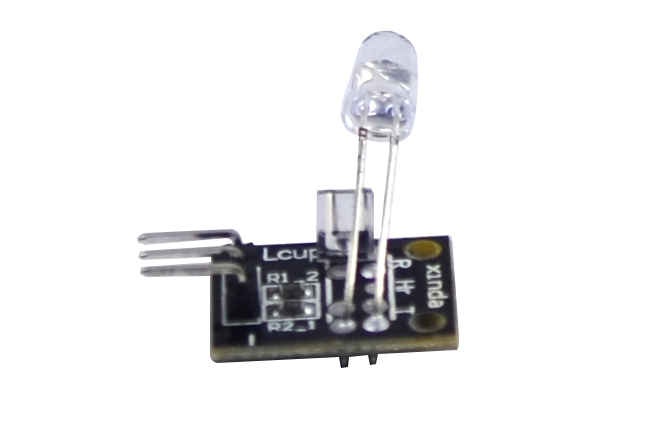

这个项目采用超先亮红外( lR)LED 光敏二极管来探测手指的脉搏,LED会随着脉搏跳动而闪动。
实验原理
脉冲监视器是这样工作的，由于发光二极管是再手指的一面，而光敏三极管在手指的另一面，光敏三极管用来获取发射的光通量，当血压脉冲通过手指时，光敏三极管的电阻值会有微小的变化。

实验步骤
本实验需要arduino开发板一个，手指侦测心跳模块一个。采用arduino模拟IO口A5检测来自手指侦测心跳模块采集的输入量，对这个数量进行平滑运算，然后输出到串口。

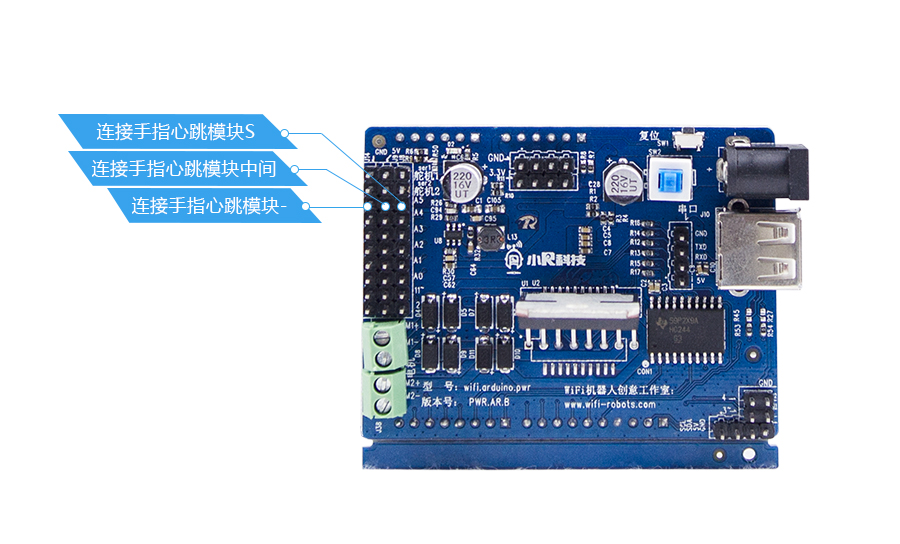

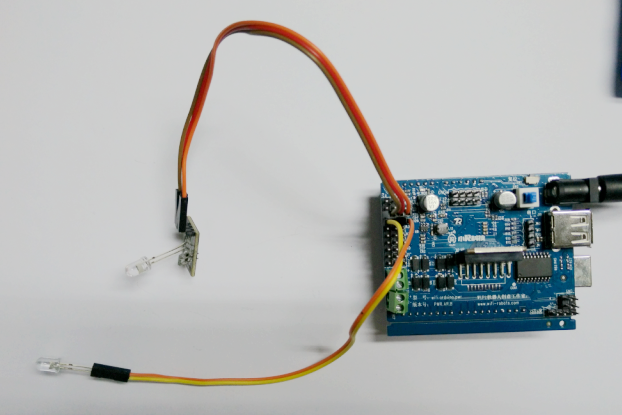

接法：arduino开发板的电源板上面的A5口接手指侦测心跳模S引脚,手指侦测心跳模块中间引脚接arduino电源板5V，-接GND。

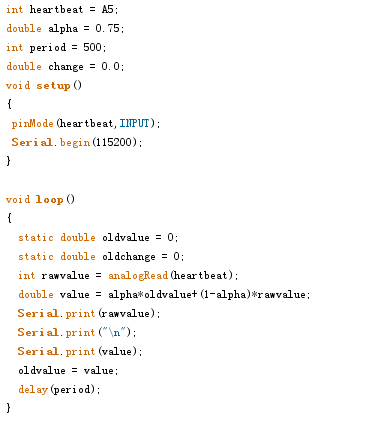

代码解析
这个程序从模拟输入端读取原始数据并进行平滑处理，然后将这些原始数据和平滑后处理的数据写入串口软件，通过串口软件可以获取这俩个数据，并将他们黏贴到电子表格中可以进一步分析，注意这个串口通信软件设置为最高，以减小数据传输带来的延迟影响。当打开串口软件时需要把串口设置为115200。
平滑功能采用一种成为“leaky intergration”,可通过代码了解这个方法，我们用如下办法完成这种平滑：double value = alpha*oldvalue+(1-alpha)*rawvalue;
变量alpha是大于0小于1的数，其大小决定了数据平滑的程度。

实验现象
打开arduino开发板的开关，上传代码后，把手指放入传感管套打开串口监视软件，让程序运行3到4s,这样可以采集到几次脉搏跳。

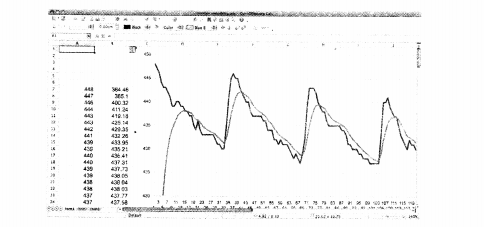

然后将数据的文本粘贴到电子表格中，此时可能需要采用列分隔符，即逗号。平滑的最终数据显示为如下图。
