【3色LED模块】 应用介绍

 3 color - full color LED模块
一、概述：
RGB LED模块由一个插件全彩LED制成，通过R、G、B三个引脚的PWM电压输入可以调节三种基色（红/蓝/绿）的强度从而实现全彩的混色效果。用51duino对模块的控制可实现酷炫的灯光效果。
二、产品参数：
产品特性：
1，使用插件全彩LED
2，RGB三基色接限流电阻防止烧坏
3，通过PWM调节三基色可混合得到不同的颜色
4，可与各种单片机接口
5，工作电压：5V
6，LED驱动模式：共阴驱动

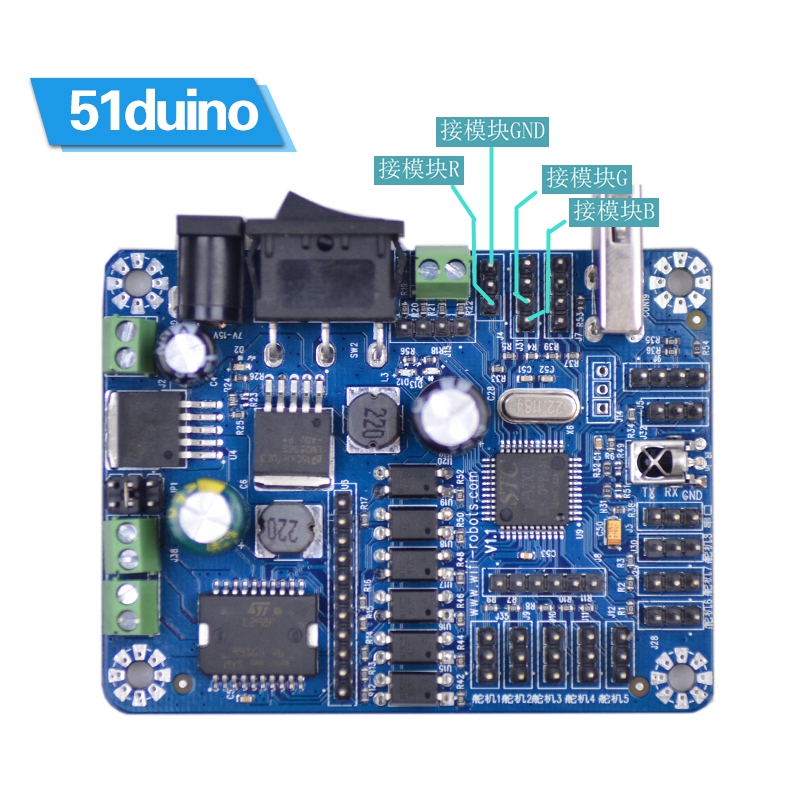

连接方法
GNG--GND；B--P2^3；G--P2^1；R--P2^0;

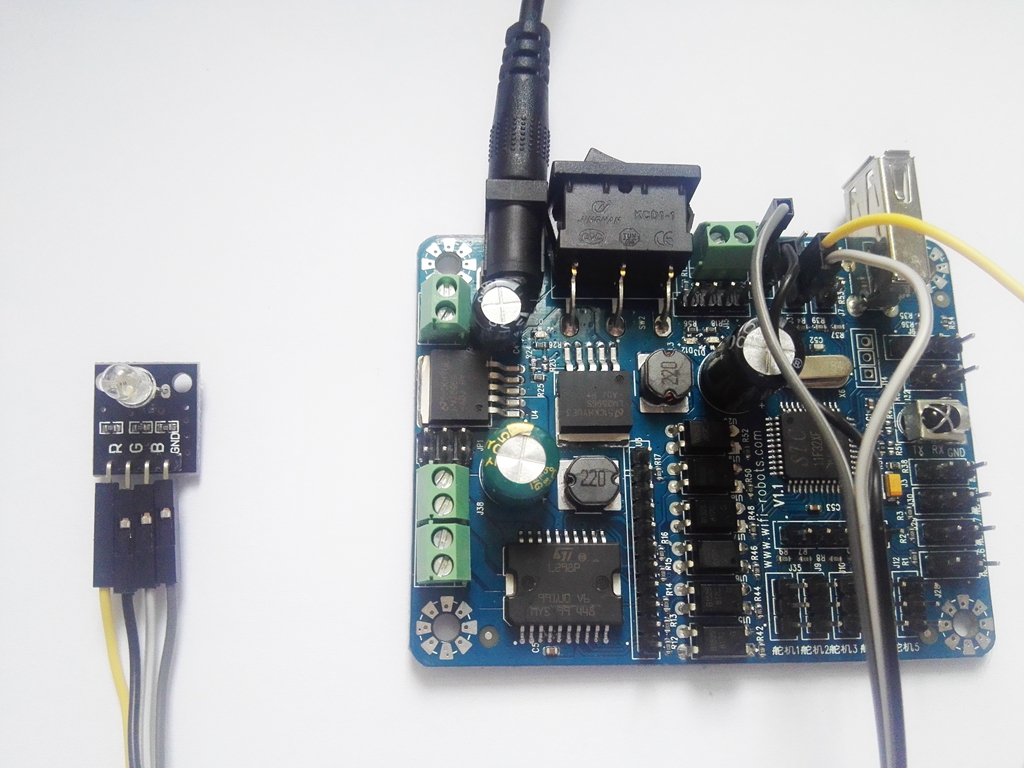

效果动画图

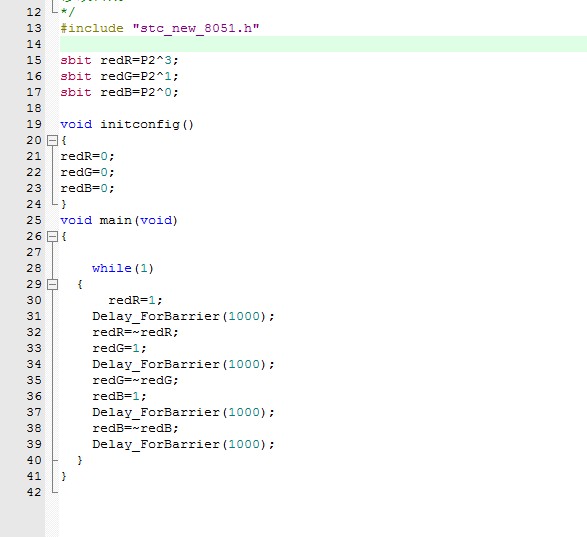

代码讲解
定义R，G，B三原色的三个io口分别为P2^3，P2^1，P2^0，轮流取反三个io的电平，就可以看到三种颜色轮流闪起。过改变这三个的值我们可以组合出五彩斑斓的颜色出来！
