【水银开关】 应用介绍

【5duino-震动开关】 应用介绍

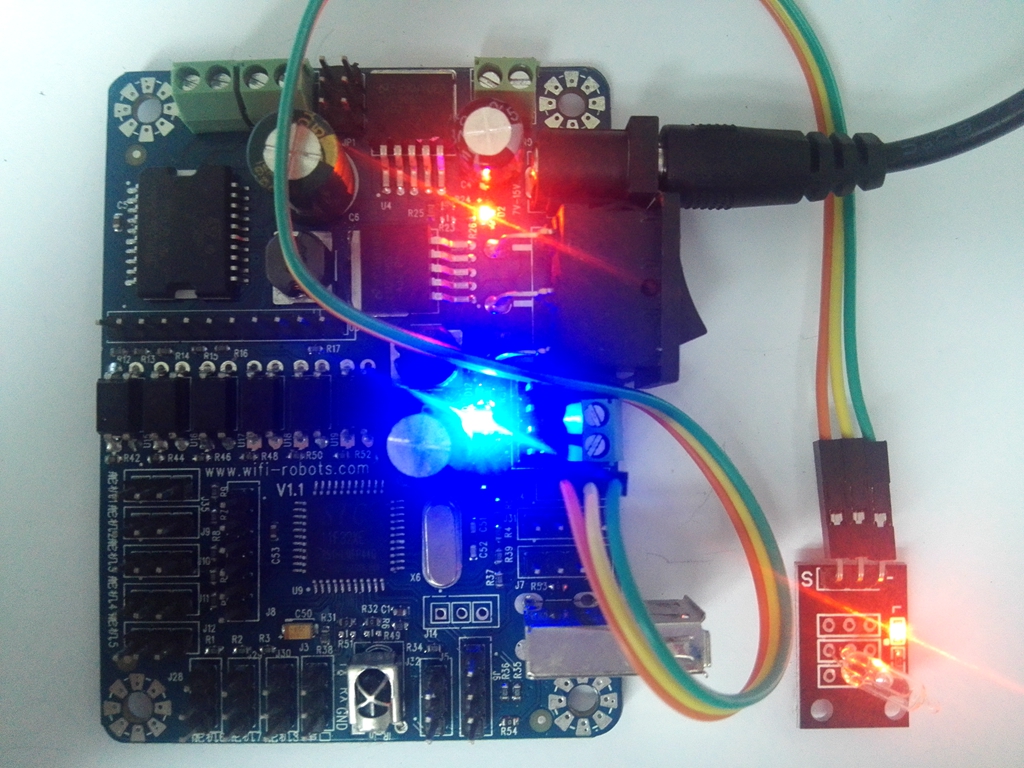

      水银开关模块和P0^7 接口自带LED 搭建简单电路，制作震动开关提示灯

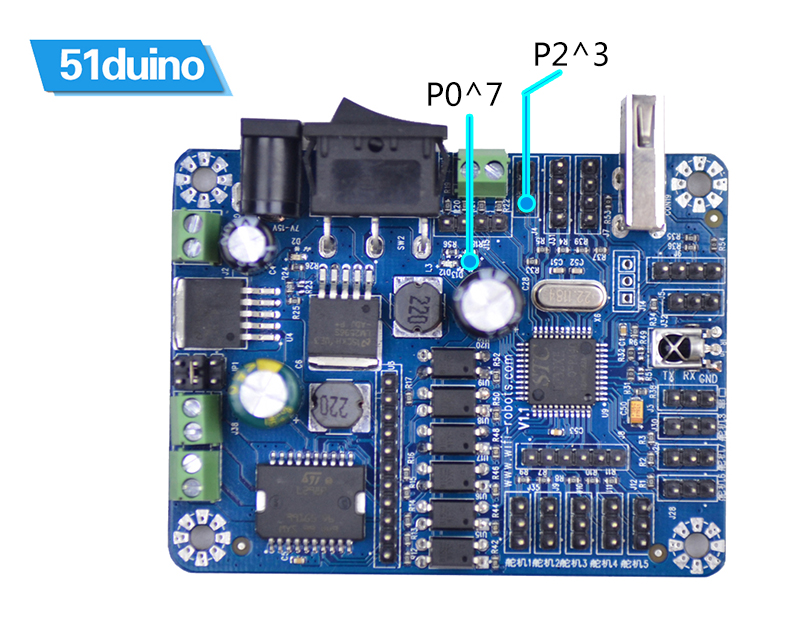

      利用P0^7 接口自带的LED，将水银开关传感器接入P2^3接口，当水银开关传感器感测到有按键信号时，LED 亮,反之则灭。
连接方法：VCC接VCC，GND接GND，S接51duino的P2^3

实验概述
      利用水银开关模块作为开关控制LED的亮和灭。
实验原理

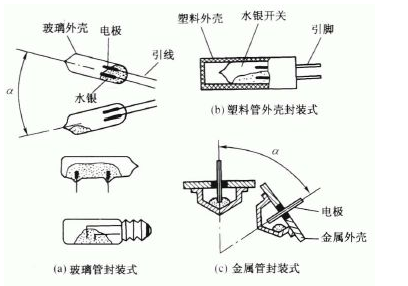

      水银开关是在玻璃管或金属管内装入规定数量的水银，再引出电极密封而成的。图1-1给出了水银开关的几种结构形式。图1-1 (a) 所示为玻璃壳封装的水银开关，也是使用最多的一种形式，这种水银开关倾斜一个工作角度α 时，两个电极通过水银便可进行开关的通、断动作。玻璃管封装式水银开关的优点是可以从外部观察到它的工作状态，缺点是容易破碎。为使玻璃管封装式水银开关不易破碎，人们设计了如图1-1 (b) 所示的具有塑料保护外壳的结构。图1-1 (c)为金属外壳水银开关，金属外壳本身就是一个电极。




代码解析
首先我们定义了传感和LED引脚分别为P0^7和P2^3，main()里面将这俩个初始化为输入和输出，主循环里面，我们做了一个判断，当读取到buttonpin也就是传感器的值为低时候，将LED灯点亮，传感器的值为高时候LED灯灭。
