【霍尔传感器 】 应用介绍

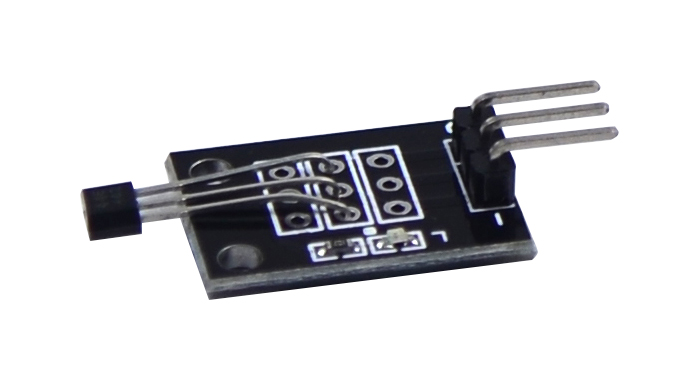

51duino-霍尔元器件开关模块
实验概述
利用霍尔元器件开关模块作为开关控制LED的亮和灭。
实验原理
线性霍尔效应传感器 IC 的电压输出会精确跟踪磁通密度的变化。在静态（无磁场）时，从理论上讲，输出应等于在工作电压及工作温度范围内的电源电压的一半。增加南极磁场将增加来自其静态电压的电压。相反，增加北极磁场将增加来自其静态电压的电压。这些部件可测量电流的角、接近性、运动及磁通量。它们能够以磁力驱动的方式反映机械事件。简单来说这就是一个感应磁场的器件。
实验步骤

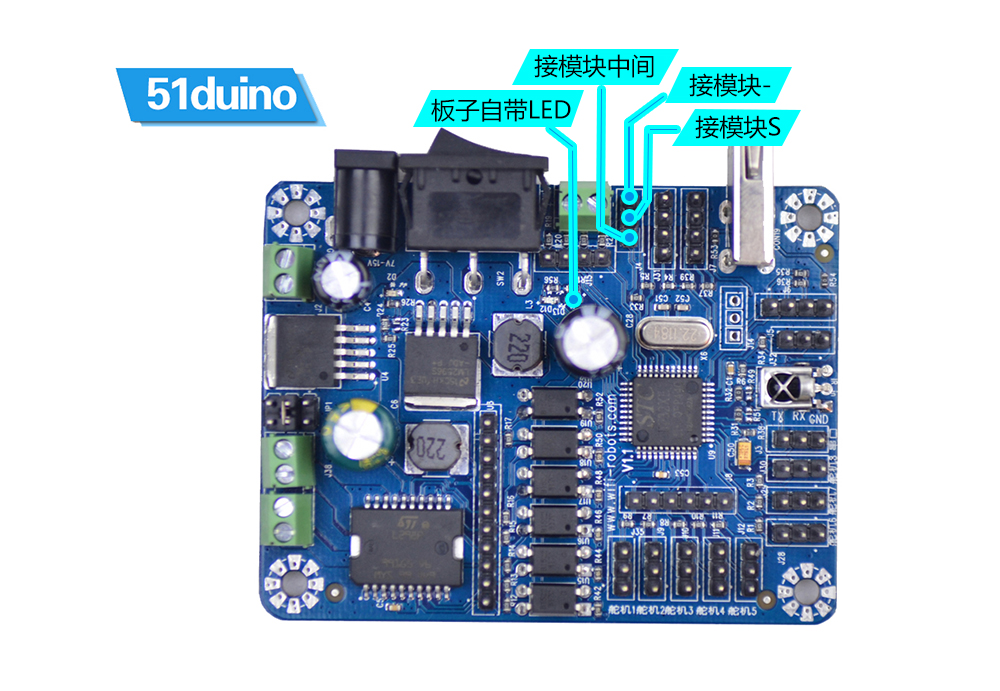

霍尔模块和开发板自带led搭建简单电路，制作磁场闪光器。利用51板子自带的LED（P0^7），将霍尔传感器接入P2^3接口，当霍尔传感器感测到有磁场信号时，LED 发光。
代码解析
首先我们定义了传感和LED引脚分别为P0^7和P2^3，main()里面将这俩个初始化为输入和输出，主循环里面，我们做了一个判断，当读取到buttonpin也就是传感器的值为低时候，将LED灯点亮，传感器的值为高时候LED灯灭。
