超声波测距系统
-
-
- 超声波测距系统
-
51duino
- 2016-06-13
-
【 超声波测距系统】 应用介绍
由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人研制上也得到了广泛的应用。
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点，是作为液体高度测量的理想手段。在精密的液位测量中需要达到毫米级的测量精度，但是目前国内的超声波测距专用集成电路都是只有厘米级的测量精度。通过分析超声波测距误差产生的原因，提高测量时间差到微秒级，以及用LM92温度传感器进行声波传播速度的补偿后，我们设计的高精度超声波测距仪能达到毫米级的测量精度。
超声波测距误差分析
根据超声波测距公式L=C×T，可知测距的误差是由超声波的传播速度误差和测量距离传播的时间误差引起的。
时间误差
当要求测距误差小于1mm时，假设已知超声波速度C=344m/s (20℃室温)，忽略声速的传播误差。测距误差s△t<(0.001/344) ≈0.000002907s 即2.907μs。

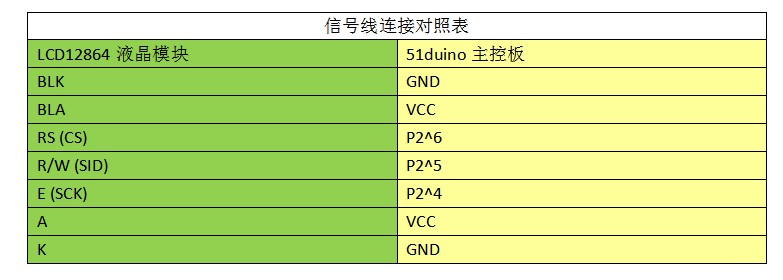

12864连接方法，建议直接用我们的专用驱动板，官方购买地址 https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-2825902799.58.zd1EyC&id=524172870500
