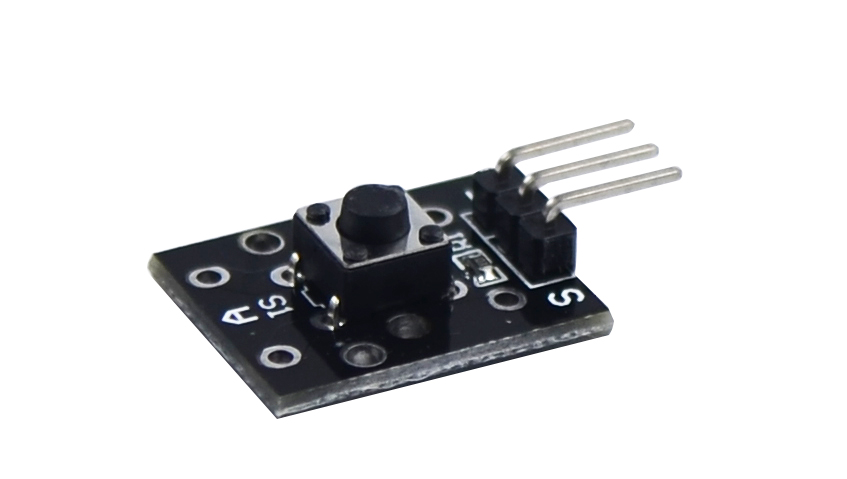

【按键开关】 应用介绍

  STMduino按键控制


实验概述
通过按键控制LED车灯的亮和灭。
实验原理
开关有控制电路开断的能力，开关按下即为导通，开关松开即为断开，STMduino通过判断按下和松开按键来控制状态来控制LED的亮和灭，是STMduino开发中的基本逻辑控制。

实验步骤

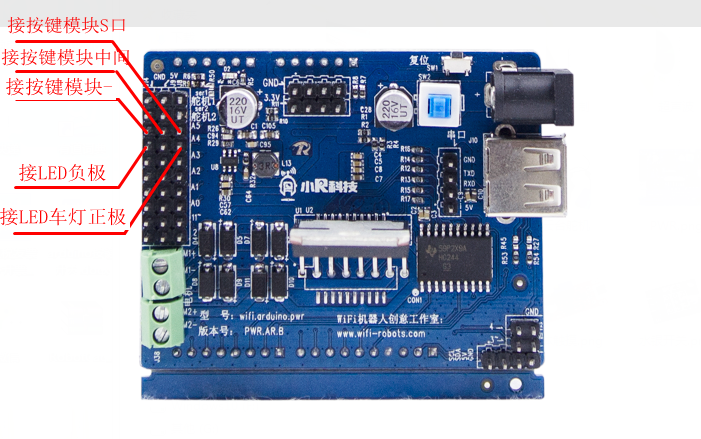

将按键S接入STMduino开发板A5接口，中间接开发板5V，-接开发板GND，然后车灯正极（引脚长的）接开发板A4接口，车灯负极（引脚短的）接开发板GND。





代码解析

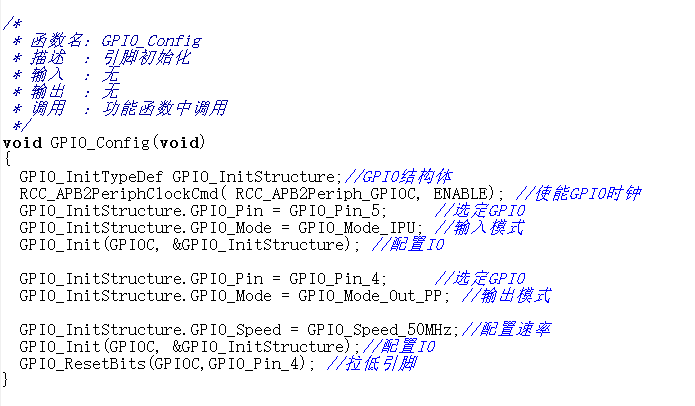

首先定义了按键以及ＬＥＤ的引脚，并将按键设置为输入模式，ＬＥＤ设置为输出模式

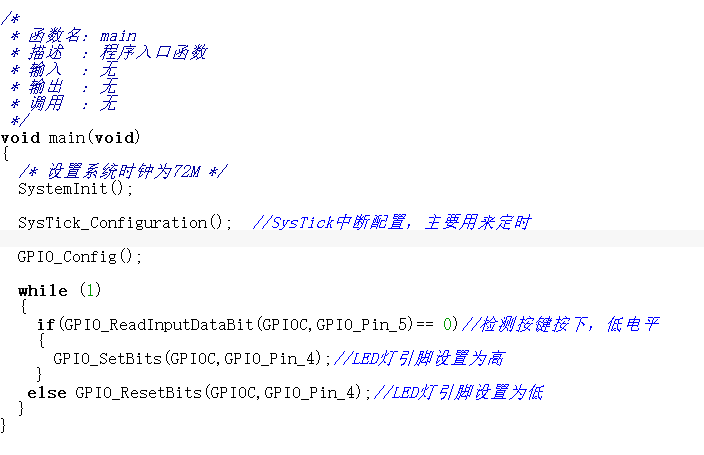

主循环里面判断按键是否按下，按下则亮起ＬＥＤ松开即ＬＥＤ灭。









实验现象
启动arduino开发板，当按下按键开关时，ＬＥＤ车灯亮起，当按键松开时，ＬＥＤ车灯就灭了。
实验扩展
无
