【大磁簧传感器模块】 应用介绍

STMduino-大磁簧模块


实验概述
通过此实验来了解磁簧开关的工作原理，并了解磁簧开关（干簧管）在家电、汽车、通讯、工业、医疗、安防等领域得到了广泛的应用
实验原理
   基本型式是将两片磁簧片密封在玻璃管内，两片虽重叠，但中间间隔有一小空隙。当外来磁场时将使两片磁簧片接触，进而导通。一旦磁体被拉到远离开关，磁簧开关将返回到其原来的位置。

实验步骤
本实验需要STMduino开发板一个，磁簧开关一个，LED灯一个。采用STMduino芯片内部自带的ADC转换检测来自磁簧开关的模拟输入量，对这个数量进行逻辑判断，当磁簧开关常开时，将LED亮起，当磁簧开关常闭时LED不亮。

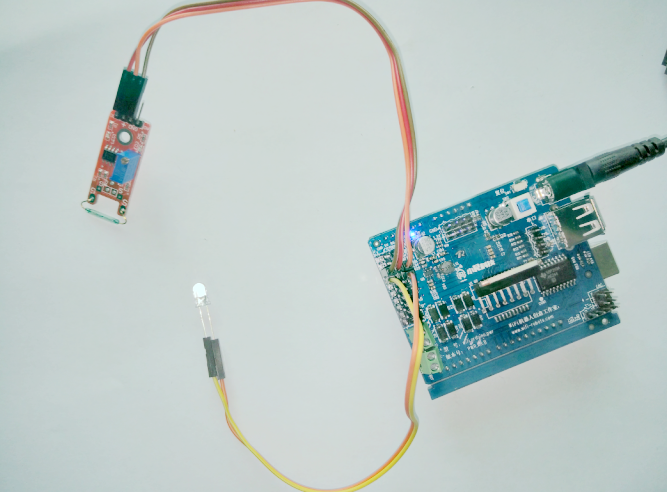

接法：STMduino开发板的电源板上面的A5口接磁簧开关S引脚,磁簧开关中间引脚接STMduino电源板5V，-接GND。

代码解析

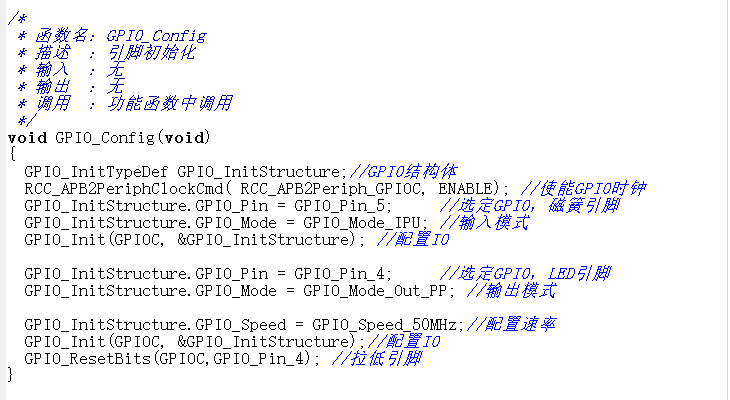

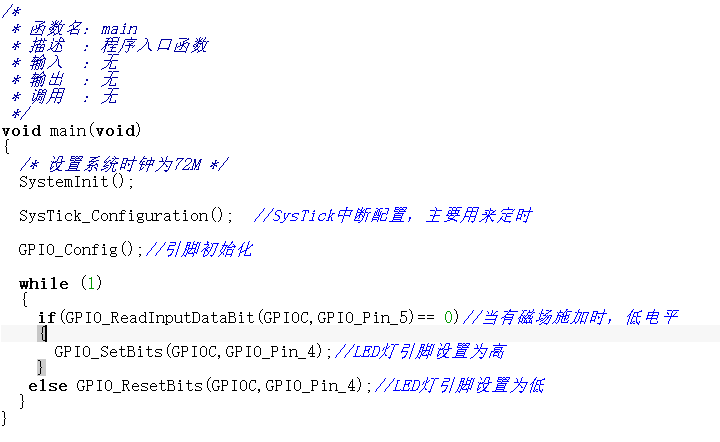

首先我们定义了一个led和磁簧开关引脚分别为A5和A4，GPIO_Config()里面将这俩个初始化为输入和输出，主循环里面，我们做了一个判断，当读取到PC5引脚是低电平的时候也就是磁簧开关的值为低电平的时候，将LED灯点亮，当读取到PC5引脚是高电平的时候也就是磁簧开关的值为高电平的时候，LED灯是不亮的。


实验现象
打开STMduino开发板的开关，上传代码后，将磁簧放置到磁场中时，LED就会亮起，当没有磁场是，LED就会熄灭！
