【麦克风声音传感器】 应用介绍

STMduino-麦克风声音


实验概述
利用麦克风声音传感器以及STMduino开发板搭建一个声音检测装置。
实验原理

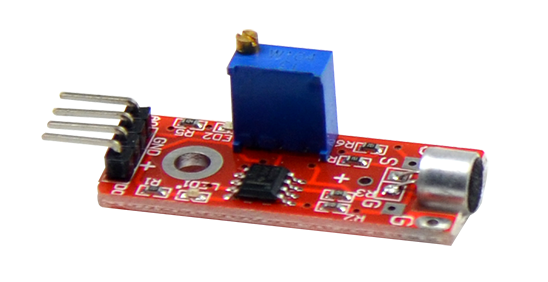

   噪声传感器正是由于传感器内置一个对声音敏感的电容式驻极体话筒,声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压，从而实现声波信号到电信号的转换。

实验步骤
本实验需要STMduino开发板一个，麦克风声音传感器一个，LED灯一个。采用STMduino的ADC口A5检测来自麦克风声音传感器采集的模拟输入量，对这个数量进行逻辑判断，当声音量大于一定的分贝时，将LED亮起，果断时间熄灭，当声音分贝较小是LED不亮。

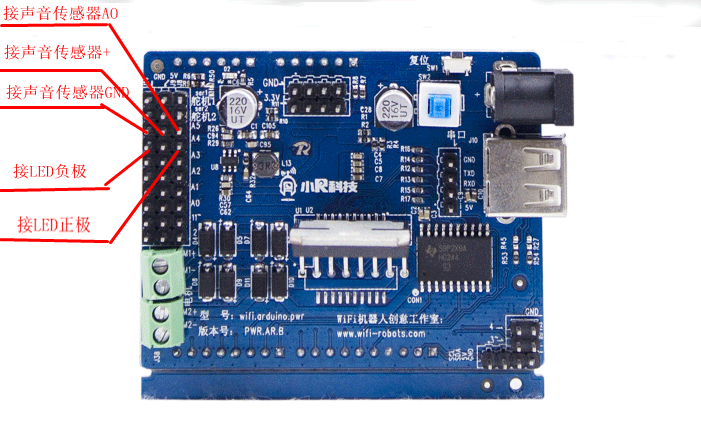

接法：STMduino开发板的电源板上面的A5口接声音传感器AO引脚,声音传感器+接STMduino电源板5V，GND接GND。

代码解析

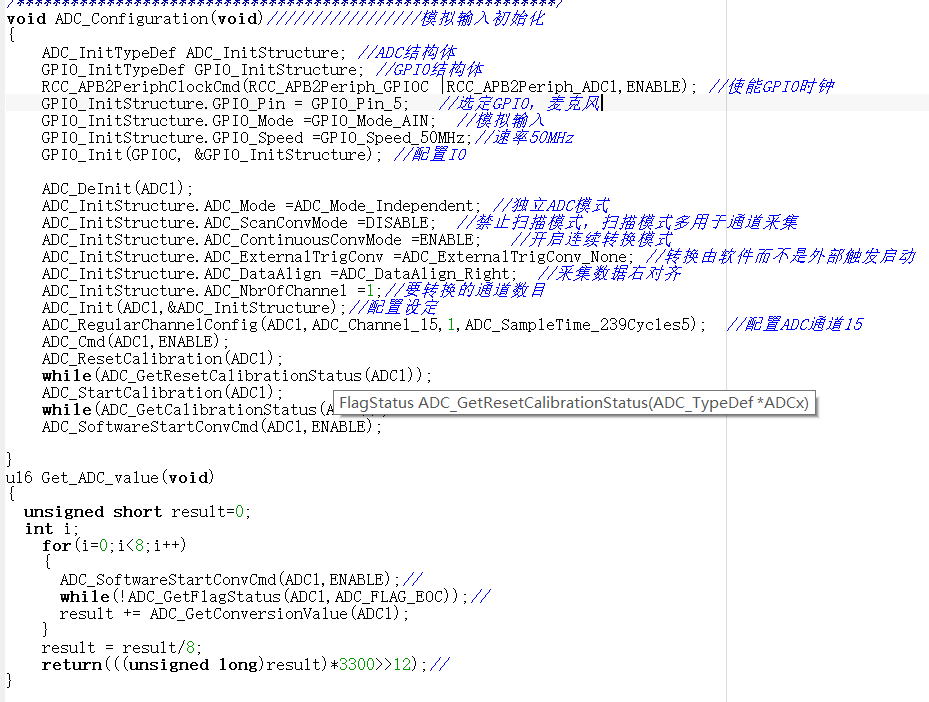

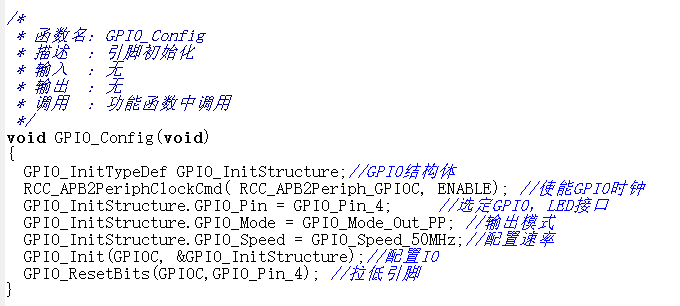

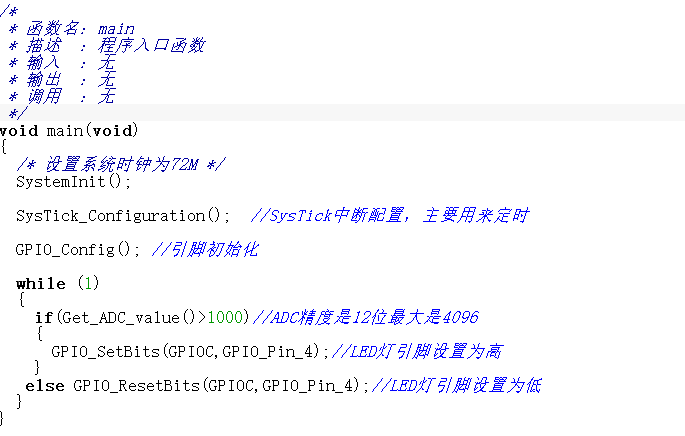

main.c这个文件里面可以看到GPIO_Config()，将要控制LED灯的引脚初始化为输出模式，在ADC.c文件里面ADC_Configuration()将ADC1通道15打开，并配置其相关模式，初始化其引脚PC5模拟输入，此引脚所以接麦克风。Main()函数里面一个判断，当读取到voice也就是麦克风传感器的值大于500的模拟量时候，将LED灯点亮，点亮5秒过后又熄灭。当小于等于500的时候LED灯一直不会亮，500这个模拟量我们可以自己定义（0~1023）值越小，对声音的检测灵敏度越高，反之亦然。



实验现象

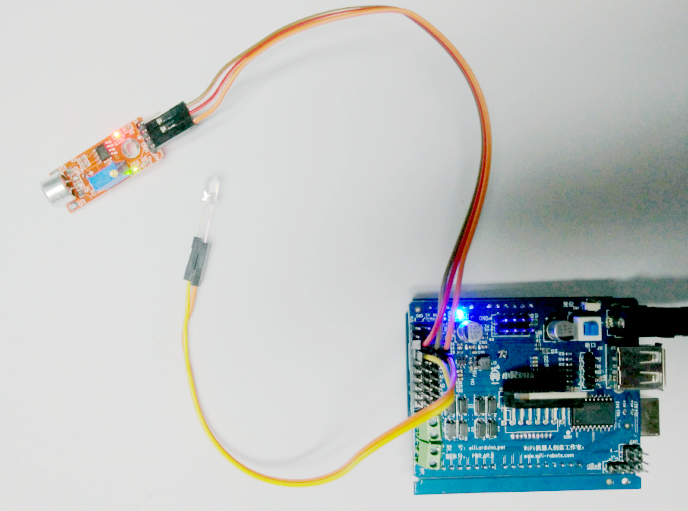

打开STMduino开发板的开关，上传代码后，对着麦克分拍拍手，LED就会亮起，持续5秒后又熄灭了，再拍手，灯又亮，该实验检测周围声音就成功啦，大家快试试吧！
