【敲击模块】 应用介绍

STMduino-敲击传感器


实验概述
通过本案例理解如何操作震动传感器，如何获取震动传感器震动对IO产生的电平变化。
实验原理

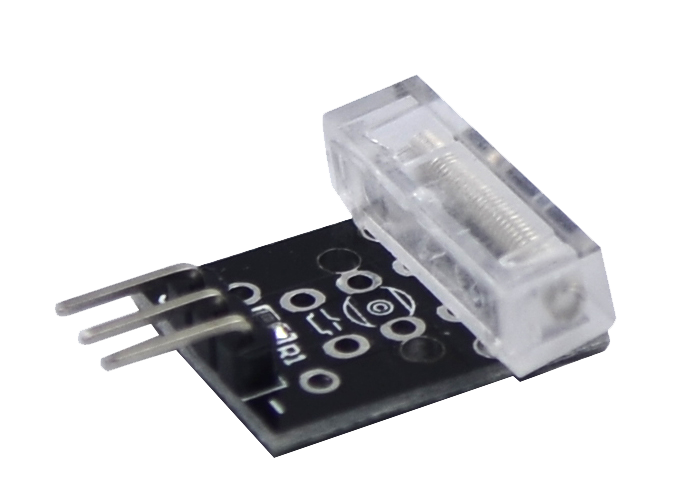

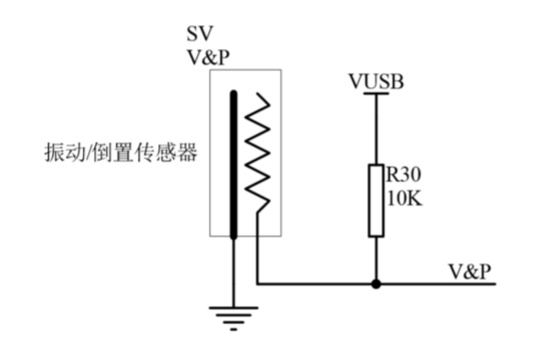

   本实验板中使用的振动传感器是一种简单的器件，管内有一跟固定的导线，在这根导线的周围有另一根较细的导线以螺旋状环绕它。可以想象为一个弹簧旁边有一跟导线。在不震动时，两根导线不会相碰，一旦振动发生，两根导线就会短接。所以我们只需判断导线是否短接了，就可以知道振动是否发生。



实验步骤
本实验需要STMduino开发板一个，敲击传感器一个，LED灯一个。采用STMduino的ADC口A5(PC5)检测来自敲击传感器采集的模拟输入量，对这个数量进行逻辑判断，当震动量大于一定时，将LED亮起，过段时间熄灭，当敲击震动较小时LED不亮。

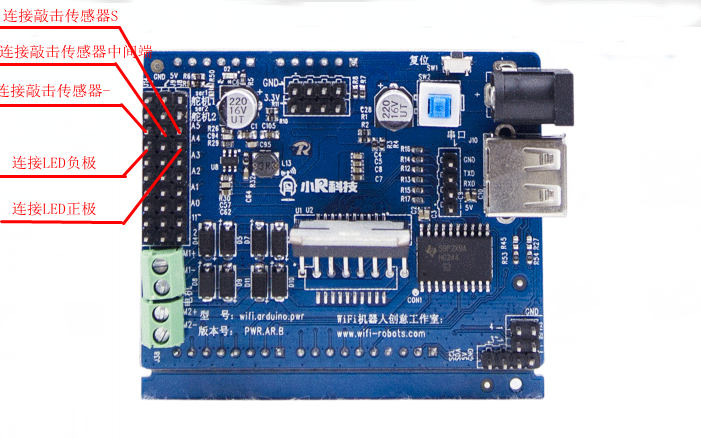

接法：STMduino开发板的电源板上面的A5口接敲击传感器AO引脚,敲击传感器+接STMduino电源板5V，GND接GND。


代码解析

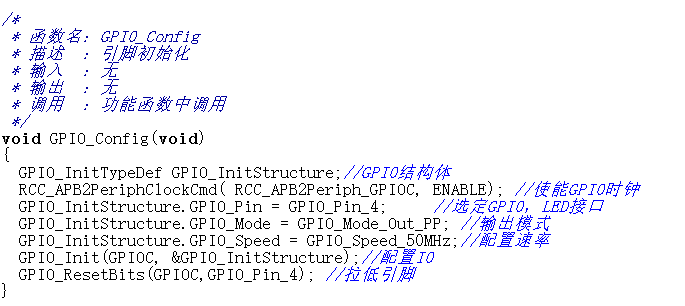

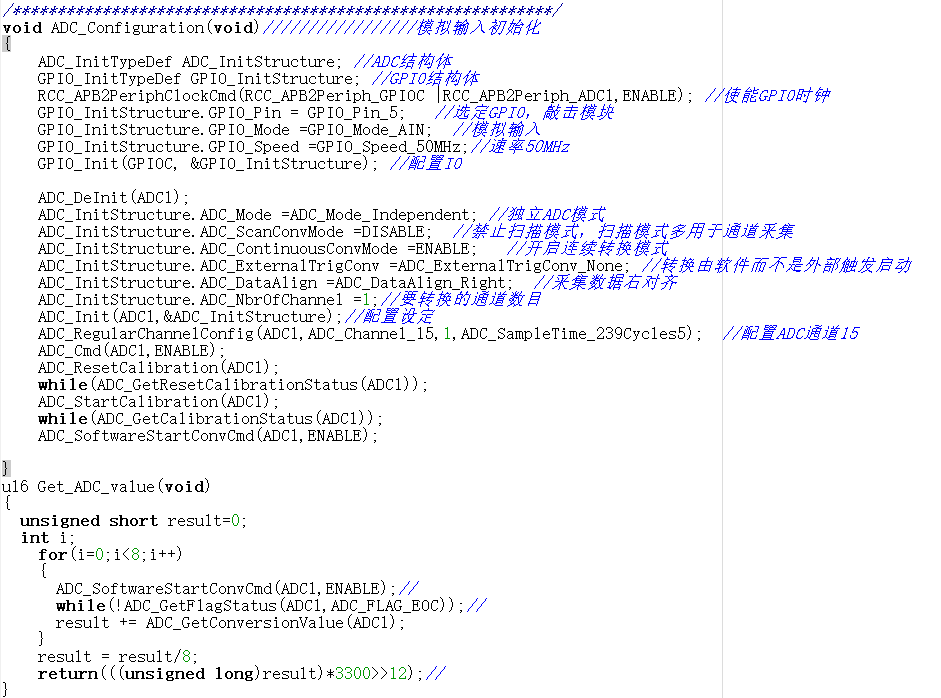

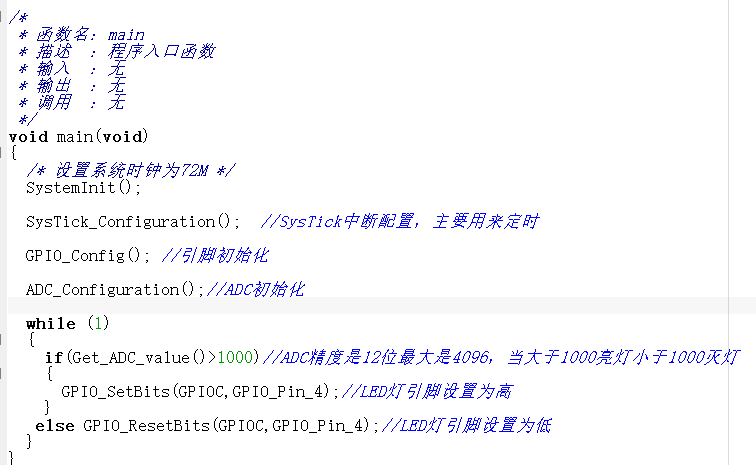

main.c这个文件里面可以看到GPIO_Config()，将要控制LED灯的引脚初始化为输出模式，在ADC.c文件里面ADC_Configuration()将ADC1通道15打开，并配置其相关模式，初始化其引脚PC5模拟输入，此引脚所以接麦克风。Main()函数里面一个判断，当读取到Get_ADC_value()也就是麦克风传感器的值大于500的模拟量时候，将LED灯点亮，点亮5秒过后又熄灭。当小于等于500的时候LED灯一直不会亮，500这个模拟量我们可以自己定义（0~1023）值越小，对声音的检测灵敏度越高，反之亦然。



实验现象

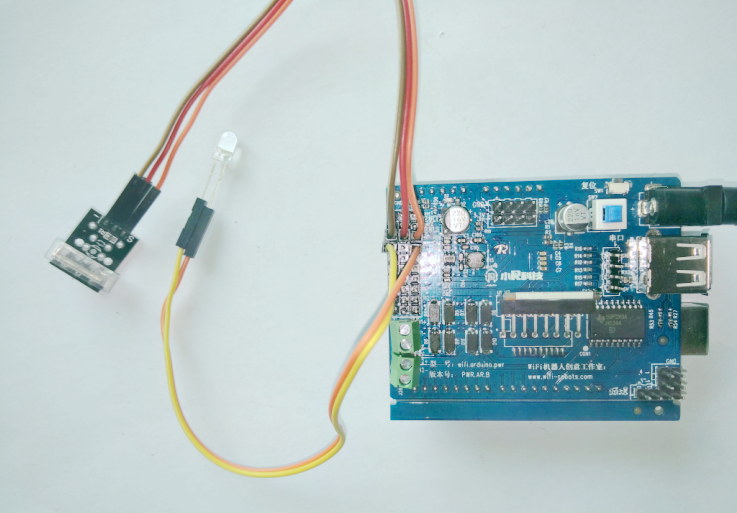

打开STMduino开发板的开关，上传代码后，轻敲一下传感器，LED就会亮起，持续5秒后又熄灭了，再晃动一下，灯又亮，该实验检测敲击震动就成功啦，大家快试试吧！
