【倾斜开关】 应用介绍

STMduino-倾斜开关模块

实验概述
利用倾斜开关模块作为开关控制LED的亮和灭。
实验原理

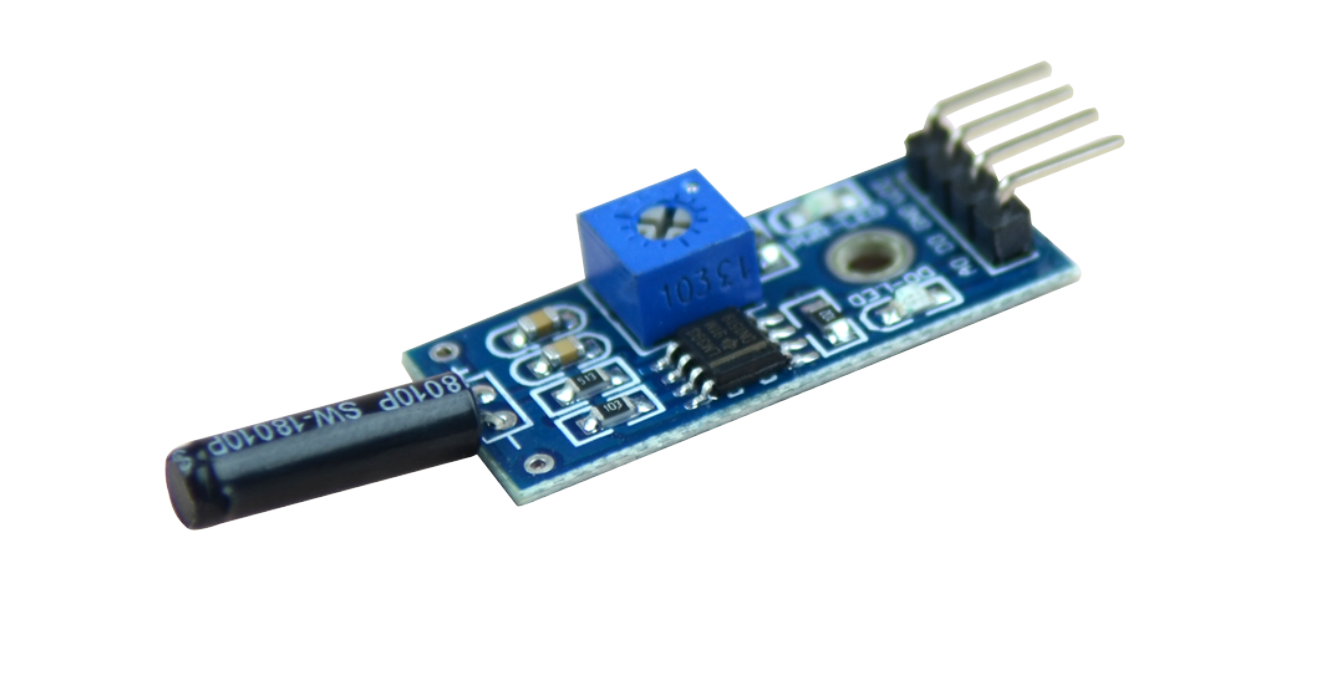

本节实验所使用的倾斜开关是内部带有一个金属滚珠的滚珠倾斜开关。滚珠开关：也叫碰珠开关、摇珠开关、钢珠开关、倾斜开关，倒顺开关、 角度传感器。 它主要是利用滚珠在开关内随不同倾斜角度的发化，达到触发电路的目的。观察倾斜开关我们可以发现，倾斜开关的一端为金色导针，另一端为银色导针。金色一端为<ON>导通触发端，银色一端为<OFF>开路端，当因为外力摇晃而使倾斜开关里面的小珠跑到黄色的那一端时，则导通，否则断开。


实验步骤

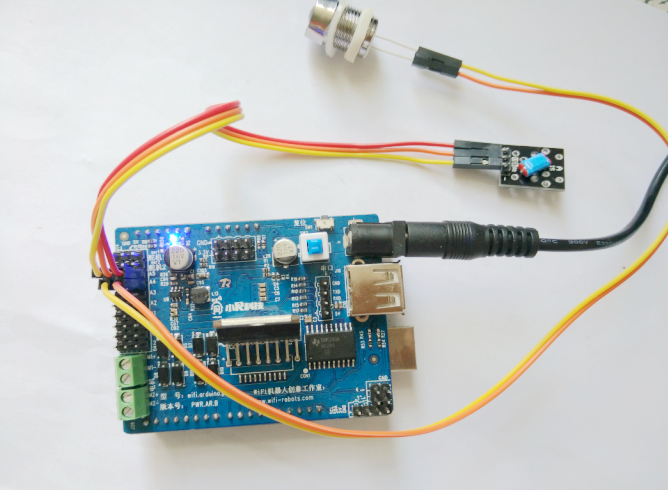

倾斜模块和模拟接口A4接LED 搭建简单电路，制作倾斜闪光器。利用模拟接口A4接入的LED，将倾斜传感器接入A5接口，当倾斜传感器感知物体角度的变化，LED 闪烁发光。



代码解析

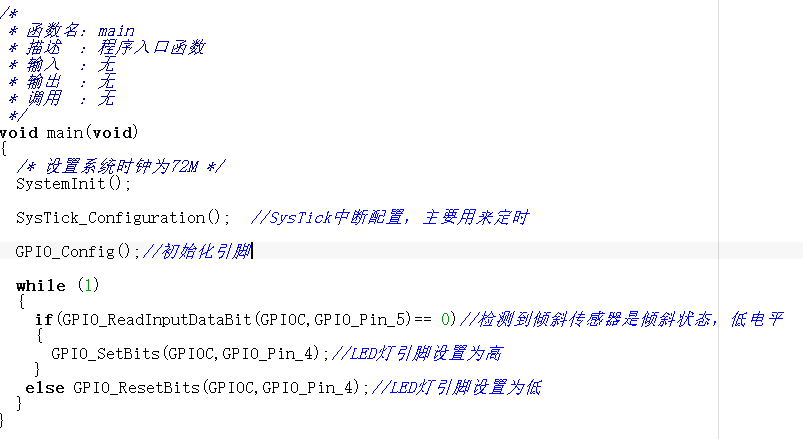

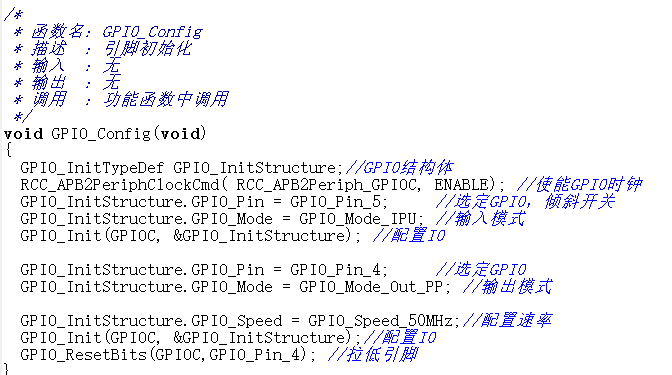

首先定义了倾斜模块以及ＬＥＤ的引脚，并将模块设置为输入模式，ＬＥＤ设置为输出模式，主循环里面判断是否处于倾斜状态，是的话亮起ＬＥＤ，不是的话ＬＥＤ灭。


实验现象
将模块水平轻放桌面上，将模块朝一个方向慢慢旋转，开关指示灯会点亮，LED灯亮起，然后再将模块朝相反的方向旋转，回到最初的状态，开关指示灯会灭，LED也会灭。这个现象就是说明，改变传感器角度可以触发模块，从而使开关指示灯和LED灯点亮。
