【水银开关模块】 应用介绍

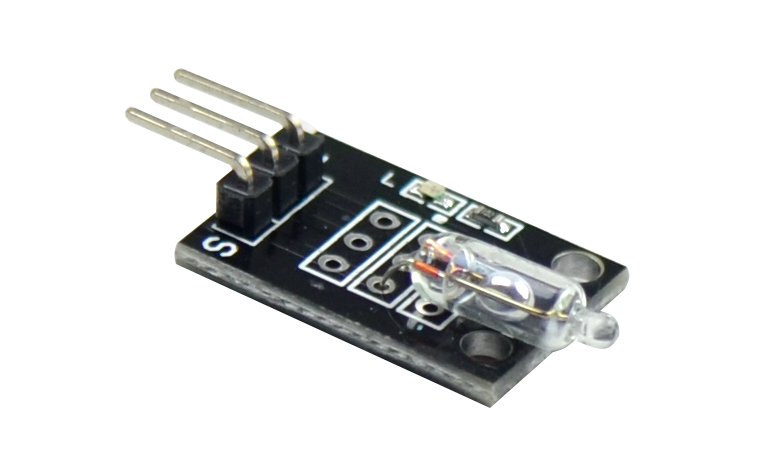

STMduino-水银开关模块


实验概述
利用水银开关模块作为开关控制LED的亮和灭。
实验原理
水银开关是在玻璃管或金属管内装入规定数量的水银，再引出电极密封而成的。图1-1给出了水银开关的几种结构形式。图1-1 (a) 所示为玻璃壳封装的水银开关，也是使用最多的一种形式，这种水银开关倾斜一个工作角度α 时，两个电极通过水银便可进行开关的通、断动作。玻璃管封装式水银开关的优点是可以从外部观察到它的工作状态，缺点是容易破碎。为使玻璃管封装式水银开关不易破碎，人们设计了如图1-1 (b) 所示的具有塑料保护外壳的结构。图1-1 (c)为金属外壳水银开关，金属外壳本身就是一个电极。

实验步骤

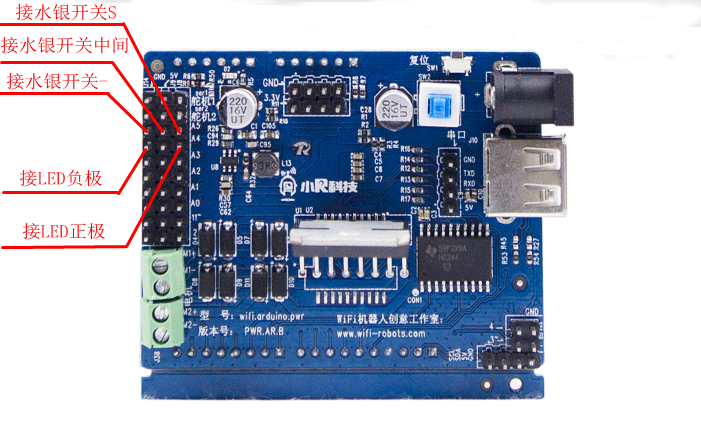

水银开关模块和模拟接口A4接LED 搭建简单电路，制作震动闪光器。利用模拟接口A4接入的LED，将水银开关传感器接入A5接口，当水银开关传感器感测到有震动信号时，LED 闪烁发光。

代码解析

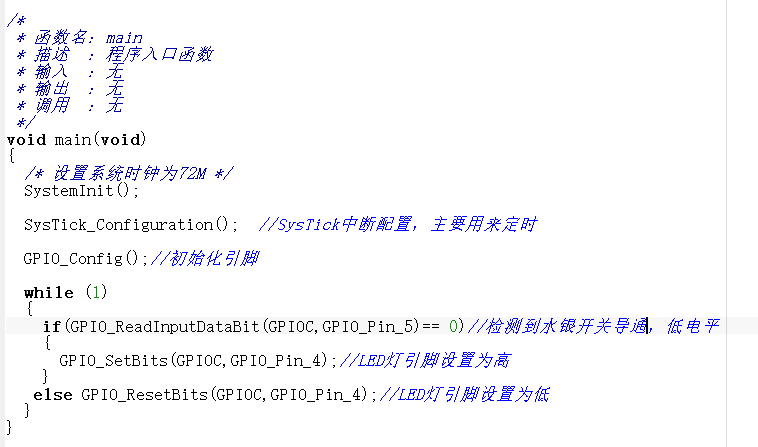

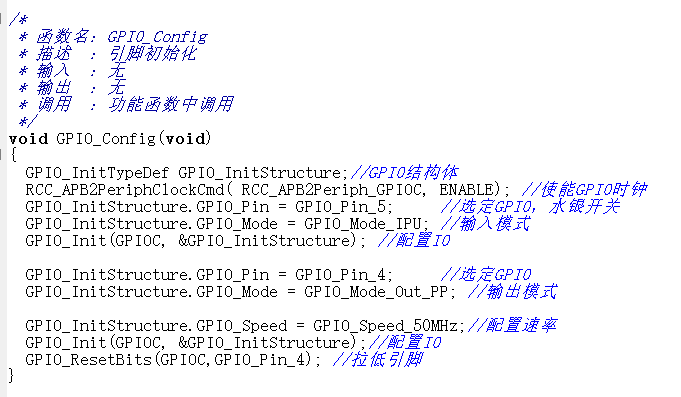

首先定义了水银开关模块以及ＬＥＤ的引脚，并将模块设置为输入模式，ＬＥＤ设置为输出模式，主循环里面判断是否处于倾斜状态，是的话亮起ＬＥＤ，不是的话ＬＥＤ灭。



实验现象

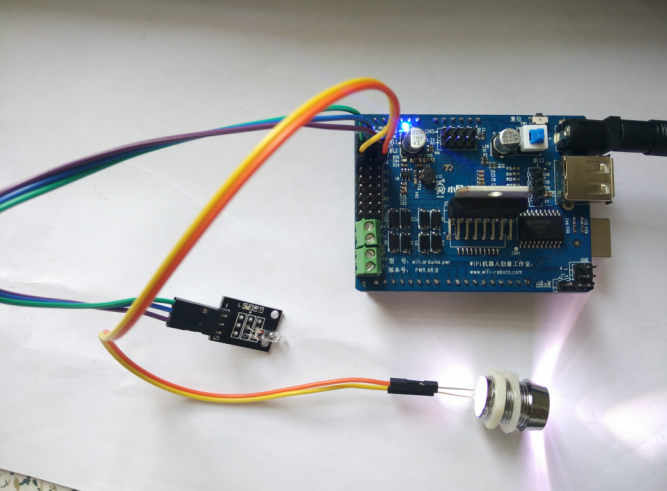

倾斜水银开关模块，LED灯就会亮起来，水平放置时，灯有灭了。
