【51 AD实验】 应用介绍
模块主芯片介绍：
PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串行I2C总线接口。PCF8591的3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I2C总线上接入8个PCF8591器件，而无需额外的硬件。在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I2C总线以串行的方式进行传输。
二 模块功能描述
1 模块芯片采用PCF8951
2 模块支持外部4路电压输入采集（电压输入范围0-5v）
3 模块集成光敏电阻，可以通过AD采集环境光强精确数值
4 模块集成热敏电阻，可以通过AD采集环境温度精确数值
5 模块集成1路0-5V电压输入采集（通过蓝色电位器调节输入电压）
6 模块带电源指示灯（对模块供电后指示灯会亮）
7 模块带DA输出指示灯，当模块DA输出接口电压达到一定值，会点亮板上DA输出指示灯，电压越大，指示灯亮度越明显；
8 模块PCB尺寸：3.6cm*2.3cm
二 模块功能描述
1 模块芯片采用PCF8951
2 模块支持外部4路电压输入采集（电压输入范围0-5v）
3 模块集成光敏电阻，可以通过AD采集环境光强精确数值
4 模块集成热敏电阻，可以通过AD采集环境温度精确数值
5 模块集成1路0-5V电压输入采集（通过蓝色电位器调节输入电压）
6 模块带电源指示灯（对模块供电后指示灯会亮）
7 模块带DA输出指示灯，当模块DA输出接口电压达到一定值，会点亮板上DA输出指示灯，电压越大，指示灯亮度越明显；
8 模块PCB尺寸：3.6cm*2.3cm
9 标准双面板，板厚1.6mm ，布局美观大方，四周设有通孔，孔径为：3mm，方便固定
三 模块接口说明
本模块左边和右边分别外扩2路排针接口，分别说明如下：
左边 AOUT 芯片DA输出接口
AINO 芯片模拟输入接口0
AIN1 芯片模拟输入接口1
AIN2 芯片模拟输入接口2
AIN3 芯片模拟输入接口3
右边 SCL IIC时钟接口 接单片机IO口
SDA IIC数字接口 接单片机IO口
GND 模块地 外接地
VCC 电源接口 外接3.3v-5v
四 模块红色短路帽使用说明
模块共有3个红色短路帽，分别作用如下：
P4 接上P4短路帽，选择热敏电阻接入电路
P5 接上P5短路帽，选择光敏电阻接入电路
P6 接上P6短路帽，选择0-5V可调电压接入电路
注：如果需要使用四路外部电压输入，请将3个红色短路帽都取下

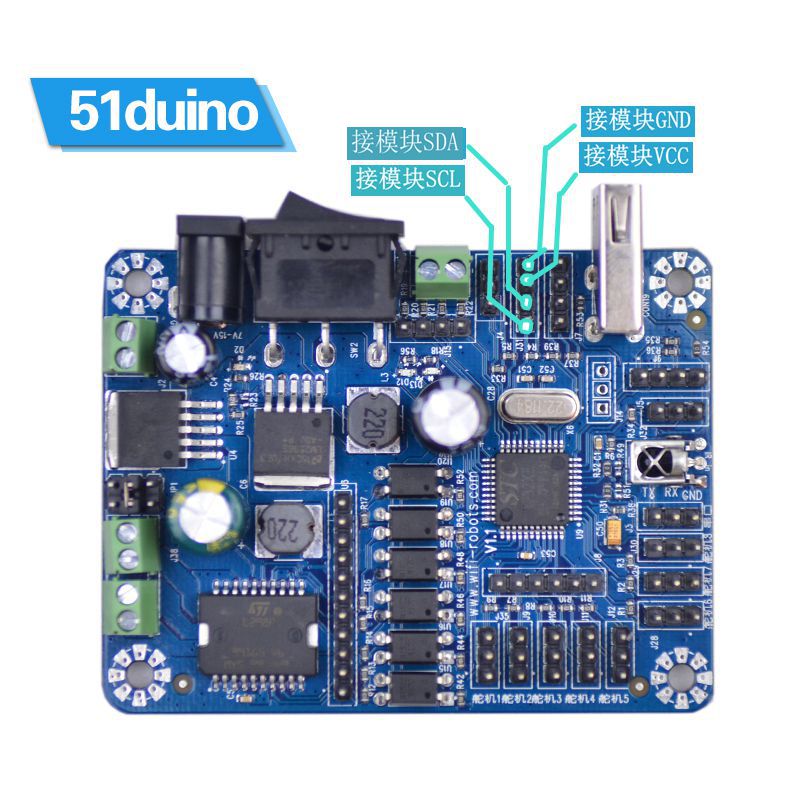

测试程序连接方法如上图
模块i2c通信地址为0x90,通道地址为0x40，即AD通道0为0X40，1为0X41.....我们实验只用了一个通道即通道3，通道3的好处是板子上自带了一个0~5V的可调电压，即电位器

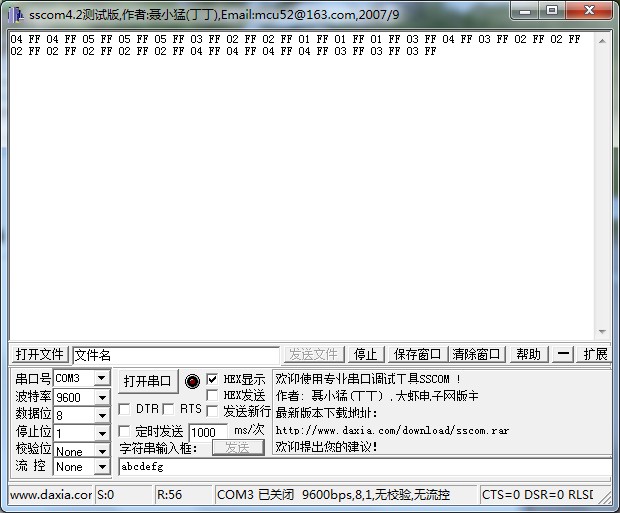

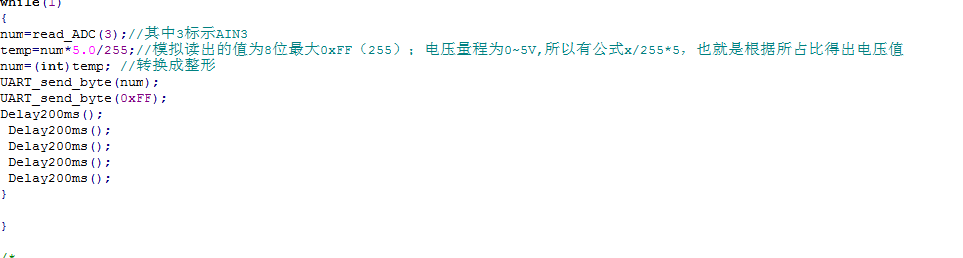

为了更直观写了个转换函数，因为该模块为8位即最大11111111（二进制），也就255，用比例算出这个算法很简单想一下就能想通，其中FF是为了方便分辨数据
