【颜色识别】 应用介绍

TCS3200颜色传感器是一款全彩的颜色检测器，包括了一块TAOS TCS3200RGB感应芯片和4个白光LED灯，TCS3200能在一定的范围内检测和测量几乎所有的可见光。它适合于色度计测量应用领域。比如彩色打印、医疗诊断、计算机彩色监视器校准以及油漆、纺织品、化妆品和印刷材料的过程控制。
通常所看到的物体颜色，实际上是物体表面吸收了照射到它上面的白光(日光)中的一部分有色成分，而反射出的另一部分有色光在人眼中的反应。白色是由各种频率的可见光混合在一起构成的，也就是说白光中包含着各种颜色的色光(如红R、黄Y、绿G、青V、蓝B、紫P)。根据德国物理学家赫姆霍兹(Helinholtz)的三原色理论可知，各种颜色是由不同比例的三原色(红、绿、蓝)混合而成的。
由上面的三原色感应原理可知，如果知道构成各种颜色的三原色的值，就能够知道所测试物体的颜色。对于TCS3200D 来说，当选定一个颜色滤波器时，它只允许某种特定的原色通过，阻止其它原色的通过。例如：当选择红色滤波器时，入射光中只有红色可以通过，蓝色和绿色都被阻止，这样就可以得到红色光的光强；同理，选择其它的滤波器，就可以得到蓝色光和绿色光的光强。通过这三个光强值，就可以分析出反射到TCS3200D传感器上的光的颜色。
TCS3200D传感器有红绿蓝和清除4种滤光器，可以通过其引脚S2和S3的高低电平来选择滤波器模式，如下图。

TCS3200D有可编程的彩色光到电信号频率的转换器，当被测物体反射光的红、绿、蓝三色光线分别透过相应滤波器到达TAOS TCS3200RGB感应芯片时，其内置的振荡器会输出方波，方波频率与所感应的光强成比例关系，光线越强，内置的振荡器方波频率越高。TCS3200传感器有一个OUT引脚，它输出信号的频率与内置振荡器的频率也成比例关系，它们的比率因子可以靠其引脚S0和S1的高低电平来选择，如下图。

这个测试实验，我把TCS3200传感器OUT引脚输出信号频率与其内置振荡器频率比率因子设为2%，有了输出频率比例因子，但是如何通过OUT引脚输出信号频率来换算出被测物体由三原色光强组成的RGB颜色值呢？这还需进行白平衡校正来得到RGB比例因子才行！
白平衡校正方法是：把一个白色物体放置在TCS3200颜色传感器之下，两者相距10mm左右，点亮传感器上的4个白光LED灯，用控制器的定时器设置一固定时间1s，然后选通三原色的滤波器，让被测物体反射光中红、绿、蓝三色光分别通过滤波器，计算1s时间内三色光对应的TCS3200传感器OUT输出信号脉冲数（单位时间的脉冲数包含了输出信号的频率信息），再通过正比算式得到白色物体RGB值255与三色光脉冲数的比例因子。有了白平衡校正得到的RGB比例因子，则其它颜色物体反射光中红、绿、蓝三色光对应的TCS3200输出信号1s内脉冲数乘以R、G、B比例因子，就可换算出了被测物体的RGB标准值了。
现在谈谈，如何进行TCS3200各控制引脚与控制器的硬件连线问题，下图分别是TCS3200传感器和其连线图。

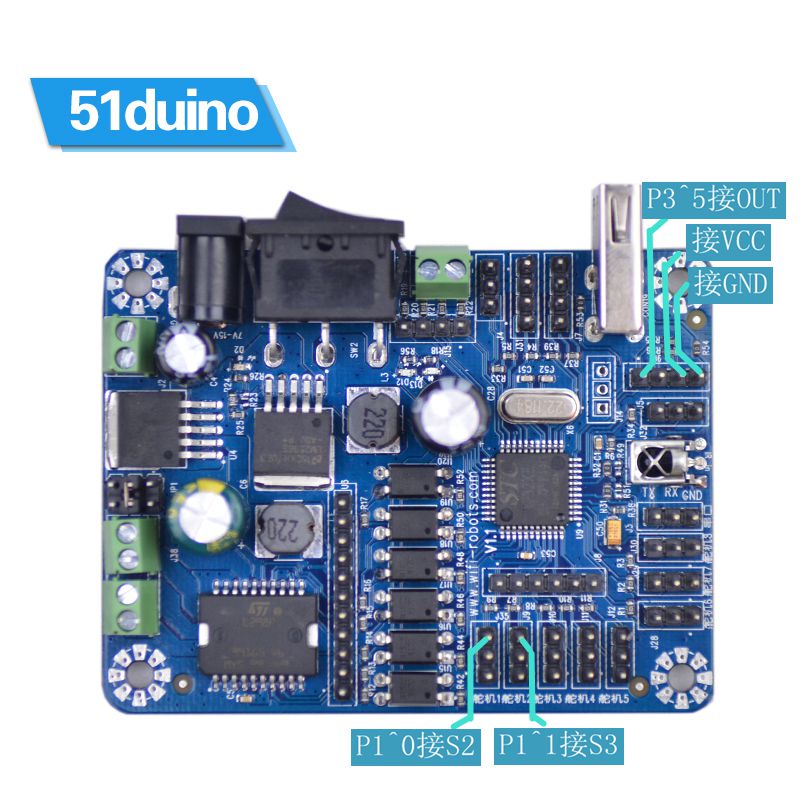

管脚连接
代码分析

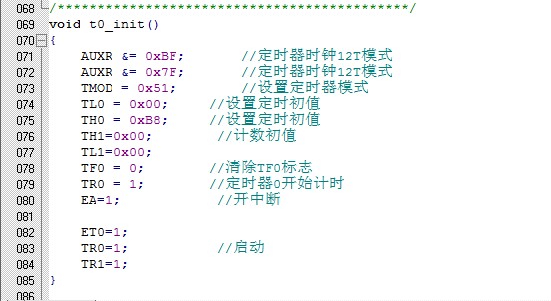

定时器模式设定 定时器0为定时，定时器1为计数，即TMOD=0x51；可以查芯片手册。

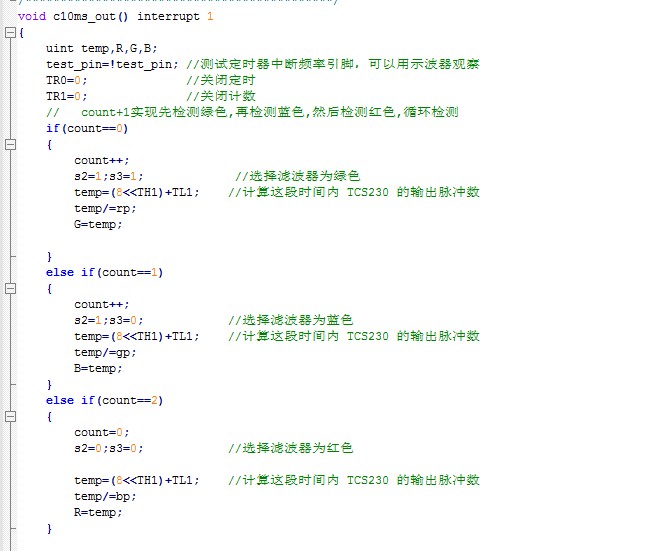

定时器0的服务函数，通过定时器1的脉冲计数换算的到R,G,B。（必须用P3^5脚，定时器1对应的外部计数引脚）

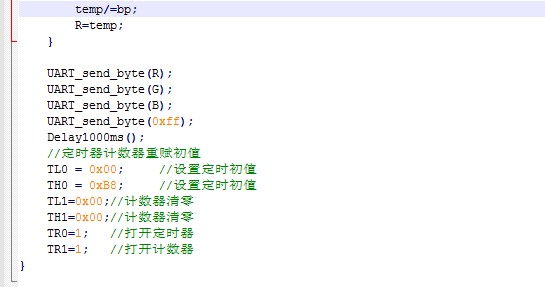

输出R,G,B值，即三原色，并且重新给定时器赋值。

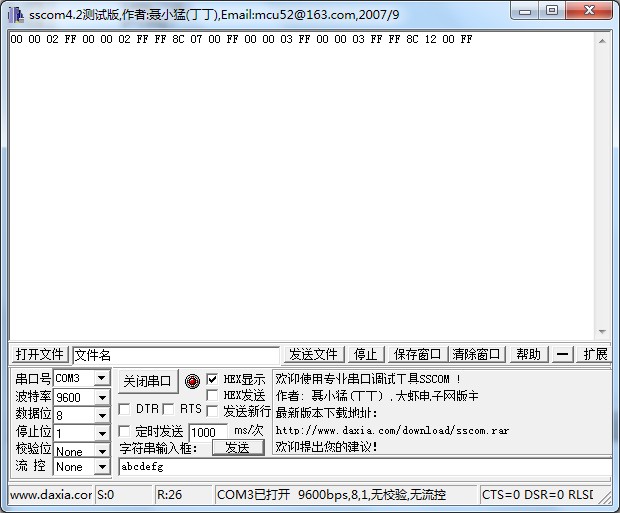

FF为标志位，方便阅读，其他三组为R,G,B
