8*8点阵实验
-
-
- 8*8点阵实验
-
Arduino
- 2016-09-29
-
【8*8点阵实验】 应用介绍
8*8点阵实验
编译器版本：1.5.6
实验器材：Arduino uno r3 、5v电池、8*8点阵
其实单色点阵LED本无所谓共阳还是共阴，如此命名多半是因为行业
习惯造成的。市面上对8*8点阵LED所谓的共阳还是共阴的说法一般是
根据点阵第一个引脚的极性所定义的，第一个引脚为阳极则为共阳，
反之则为共阴。
一般我们所说的共阴或者共阳确切的说应该是行共阴或者行共阳
管脚的定义
有的点阵后面标有第一脚，但是有的没有标，现在大家默认跟IC的管
脚顺序一样，读法是第1脚一般在侧面有字的那一面，字是正向时左边

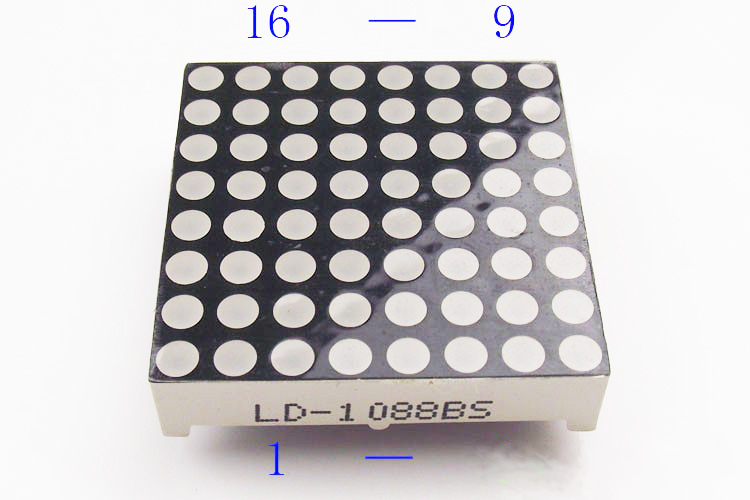

第一脚为1，然后按逆时针排序至16脚，如图示：

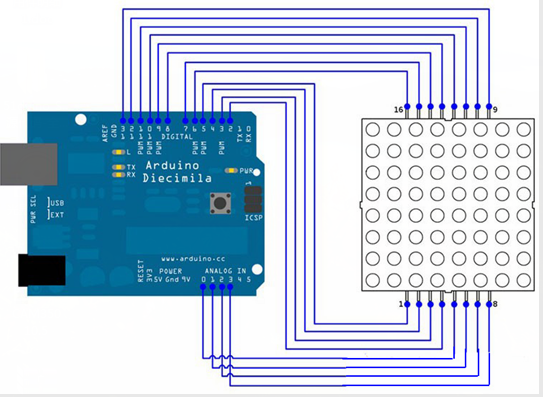

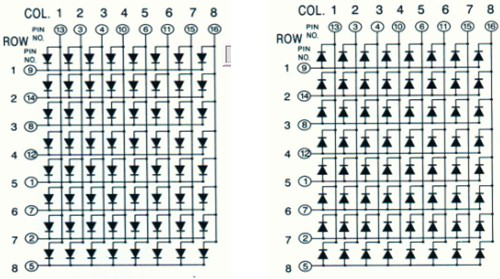

电路图

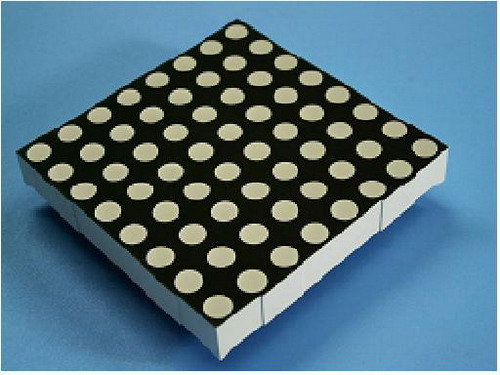

实物图

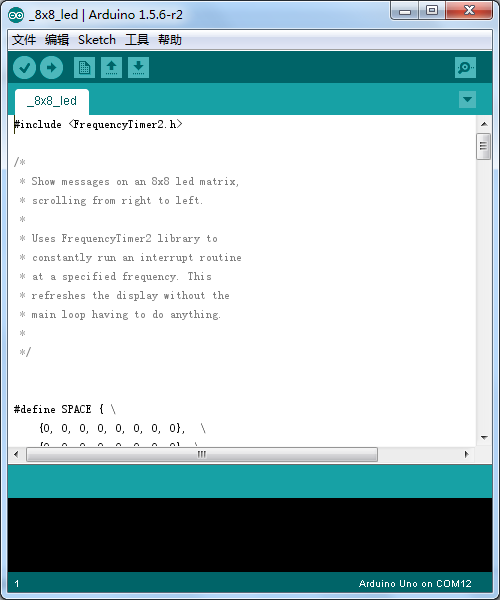

这里需要导入库文件，库文件导入方法在第一节讲到
实验现象：
显示图片为“HELLO ”滚动显示！
Arduino直接驱动8*8点阵占用的I/O口太多，所以建议大家使用芯片驱
动8*8点阵，例如74HC595或者MAX7129芯片！！
