【12864液晶显示实验】 应用介绍

   Aduino-12864显示

带中文字库的128X64 是一种具有4 位/8 位并行、2 线或3 线串行多种接口方式，内部含有国标一级、二级简体 中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192 个16*16 点汉字，和128 个16*8 点ASCII 字符 集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4 行16×16 点 阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶 显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

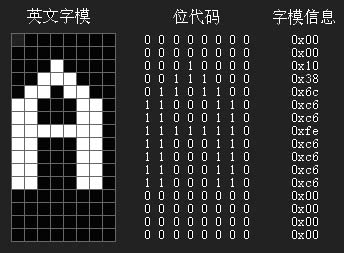

       在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。而剩下的低128位则留给英文字符使用，即英文的内码。 那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示：

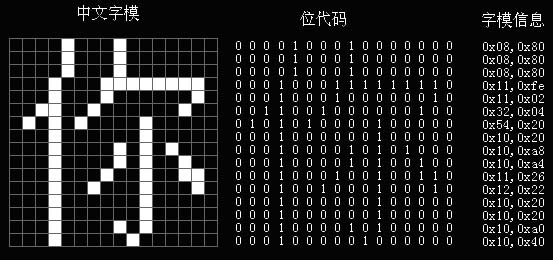

而中文的“你”在字模中的记载却如图2所示：

实验步骤
       本实验采用Aduino控制器来驱动12864显示中文或英文字体，显示样式为“Hello Word”,12864有俩种驱动方式，串行驱动和并行驱动串行驱动方式类似于IIC这样的，有时钟和数据线，并且还有一条读写命令，控制器向显示屏发送数据的方式是一个字节一个字节发送的。而并行驱动的方式就是将12864上的DB0~DB7口分别连接到控制器上面，控制器向显示屏发送数据的时候是一位一位发送的，并且这8位数据是同时发送的，因为此时有8个信号线。本实验采用串行驱动而非并行，这是为什么呢？因为对于STM的单片机来说处理速度非常快，串行显示和并行显示所用的时间几乎一样，但是并行所占用的IO资源相对于串行来说比较多所以选择串行显示比较合理。

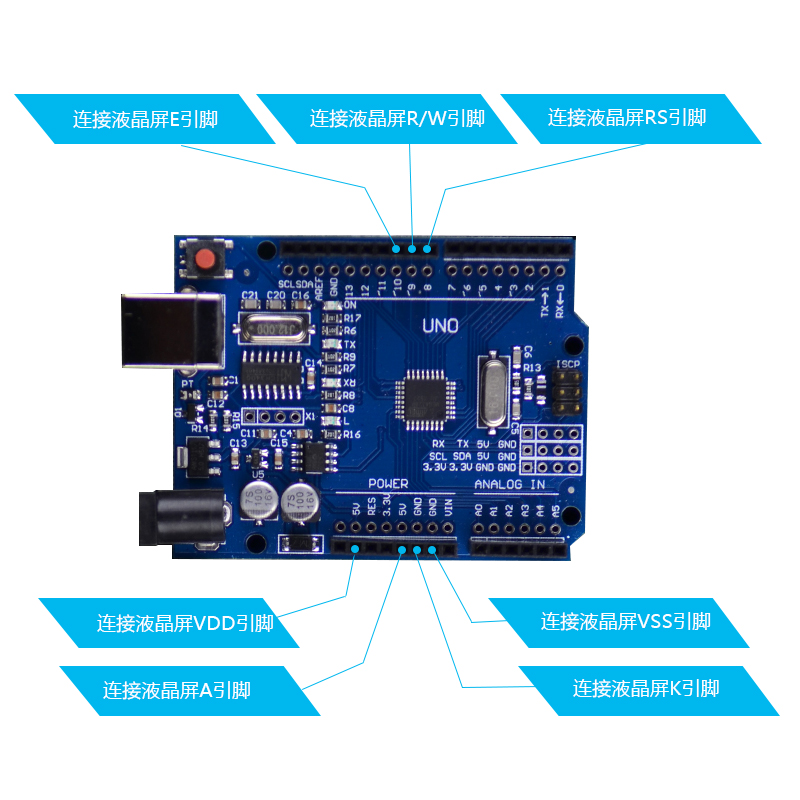

连线方式：采用串行方式我们只需连接12864的VSS接GND,VDD接5V,A接5V,K接GND,RS接8，R/W接9，E接10。



代码解析

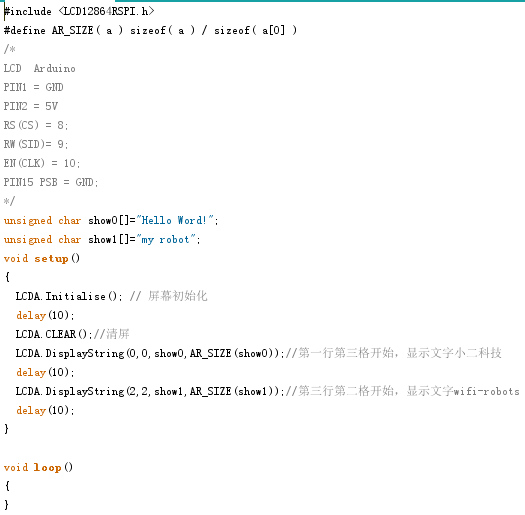

    代码中需要包含LCD12864RSPI.h这个头文件，这个是12864的库文件，其库文件中有12864显示的底层代码以及引脚定义。被注释的地方可以看到引脚的定义。Show0[]、Show1[]这俩个字符串就是我们要显示的，setup里面 LCDA.Initialise初始化液晶显示屏，LCDA.CLEAR清除显示屏显示数据LCDA.DisplayString(0,0,show0,AR_SIZE(show0))显示第一句字符串Hello Word！ LCDA.DisplayString(2,2,show1,AR_SIZE(show1));显示第二句字符串my robot

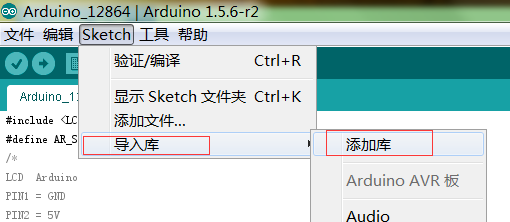

运行此代码需要先包含文件夹当中的LCD12864RSPI.zip库文件


实验现象
    打开电源开关可以看到12864显示器上面显示我们程序里面设定的”Hello Word! my robot”
实验小结
本实验教大家用Aduino驱动12864显示简单的中英文汉字，其实12864可以显示其他的像图像，特殊符号呀，笑脸等等好玩的东西，有兴趣的可以研究一下，这个以后再教大家！
