【PPD42NS粉尘传感器】 应用介绍

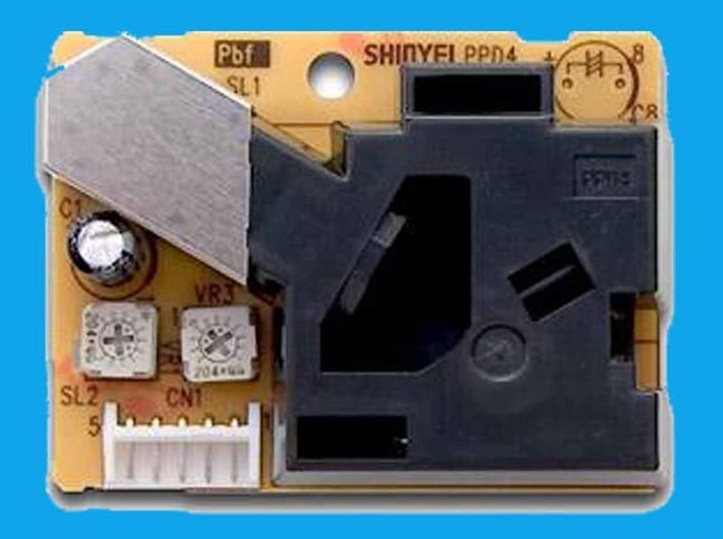

PPD42NS粉尘传感器外观

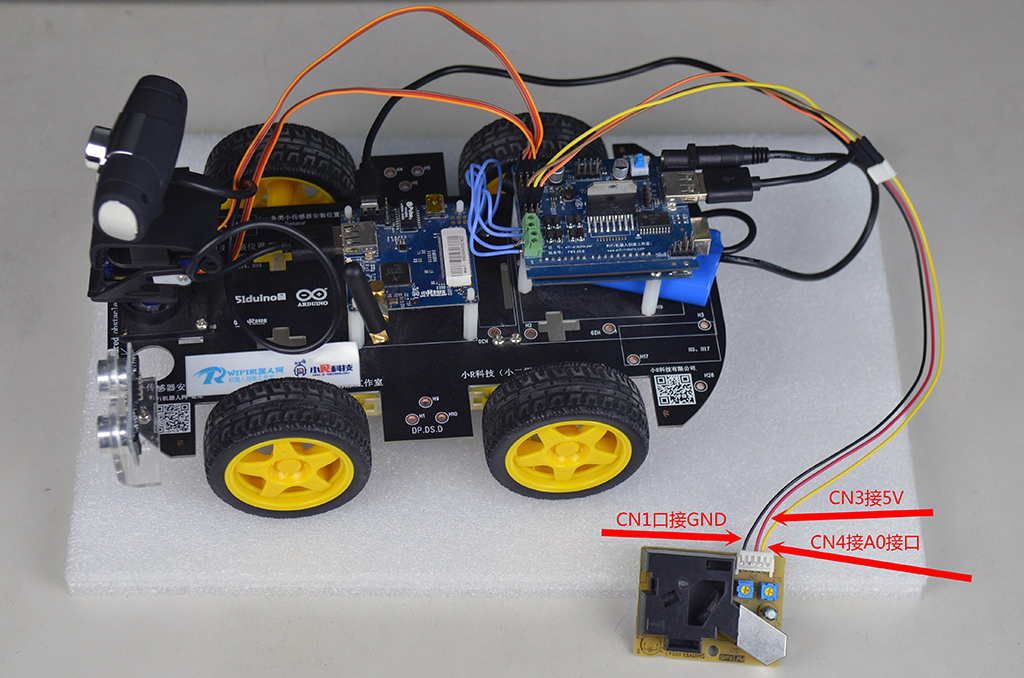

PPD42N粉尘传感器和小车接线示意图

PPD42NS是日本神荣株式会社生产的粉尘传感器，可以用来检测空气中的粉尘和可悬浮颗粒物的浓度。

PPD42NS粉尘传感器检测原理

粉尘传感器PPD42NS性能指标
1、动作电源电压DC 5V ±10％ （CN1:Pin1=GND,Pin3=+5V） 脉冲30mV以下
2、功耗：90mA
3、动作温、湿度0 ～ 45℃、95％rh 以下（无结露）
4、保存温度－30 ～ 60℃
5、尺寸W59 × H45 × D22（ｍｍ）
6、质量约24g
7、检知粒子直径约1μｍ以上
8、检知浓度范围清洁大气中，在约30ｍ３的空间内，点燃约1根香烟（日本品牌： （粒子计数器在1μｍ以上范围中約8000個/283ｍＬ）
9 、输出方式负论理脉冲输出。Lo时间比率％ （推荐单位时间30秒） Hi：约4.5V 4V以上(改订2)、Lo：约0.7V（输入阻值为200kΩ时） OP AMP输出负载电阻10kΩ
10、 测定开始时间电源启动后约１分钟（电阻的温度稳定时间）

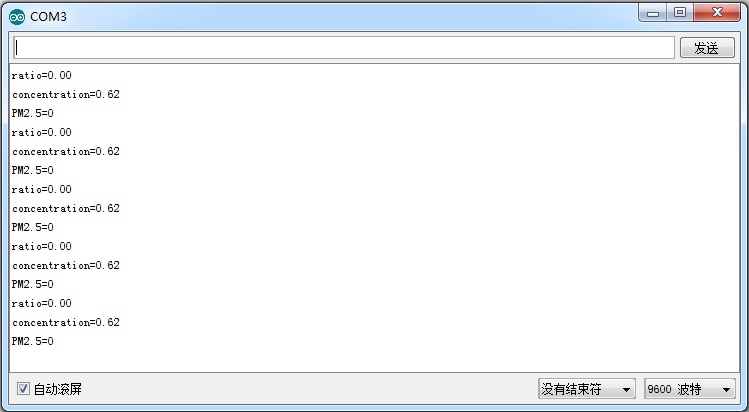

连接PPD42NS粉尘传感器以后，烧录并启动程序，串口输出传感器数据和pm2.5数值。
