【树莓派透明显示屏】 应用介绍

有次无意中在网上看到有透明屏幕出售,感觉科幻感十足(想像到科幻大片中的透明屏幕了! 实际上效果达不到);心痒难耐,立即剁手买了一块7寸的试效果,便有了下文。

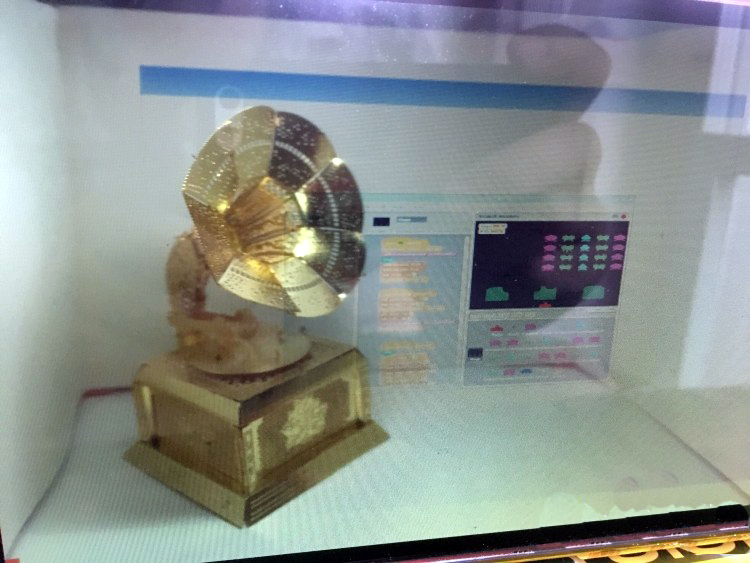

先上个效果图,再讲解制作方法:


硬件准备
- 7寸透明屏幕一块(含:屏幕X1, 主控板X1, 12V电源X1)
- 树莓派(2代或3代都可以)+TF卡
- VGA转HDMI连接线1条
- 热熔枪
- 3D打印机
- 白色纸张若干(可用白色PVC板代替,效果更佳)

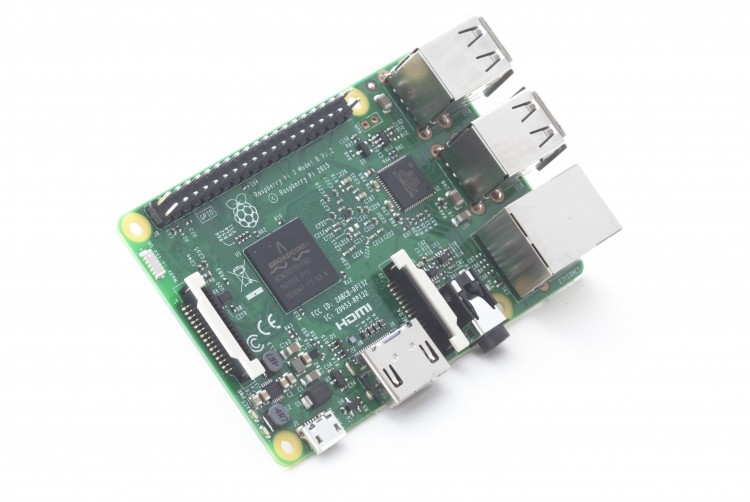

树莓派3代

箱体设计：

画图中

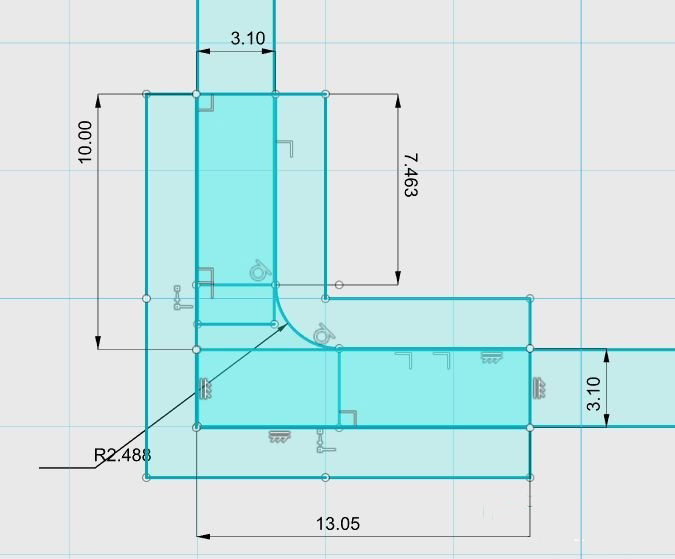

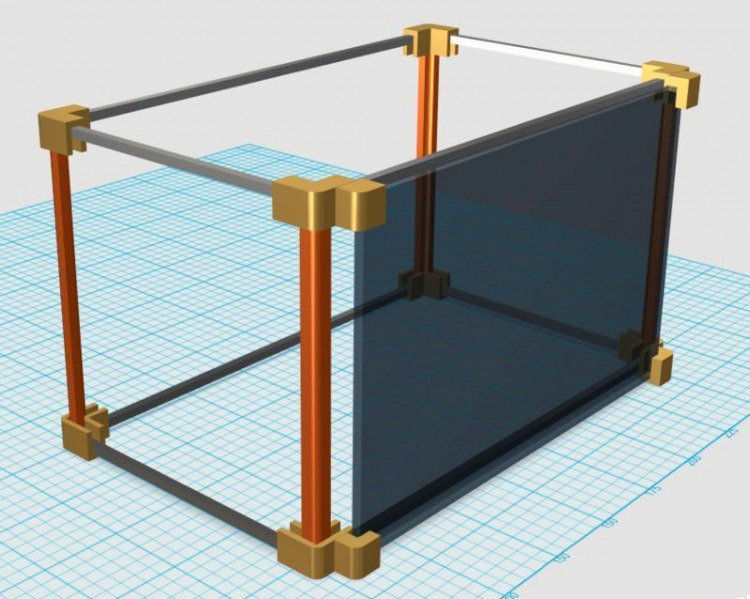

画完图的效果

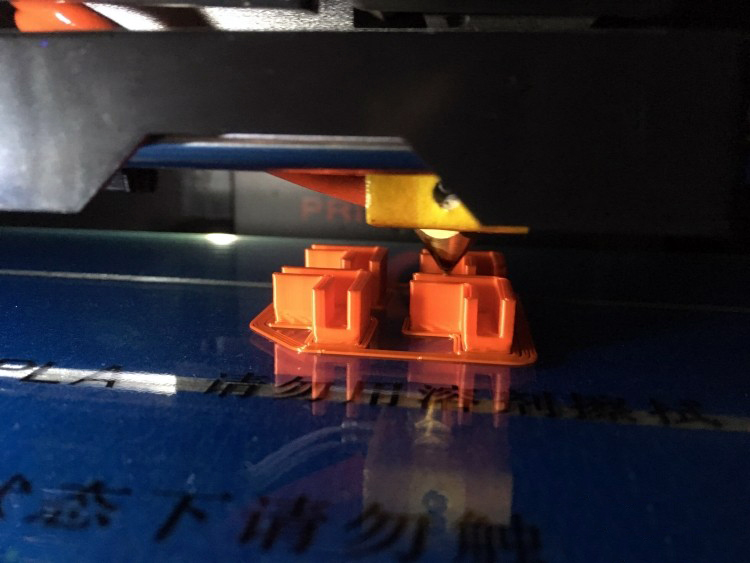

开始3D打印


正面转角零件

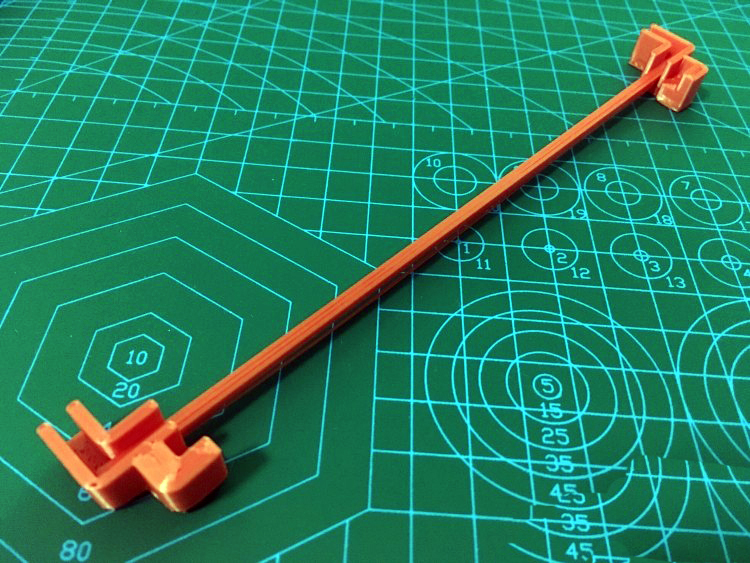

连接零件

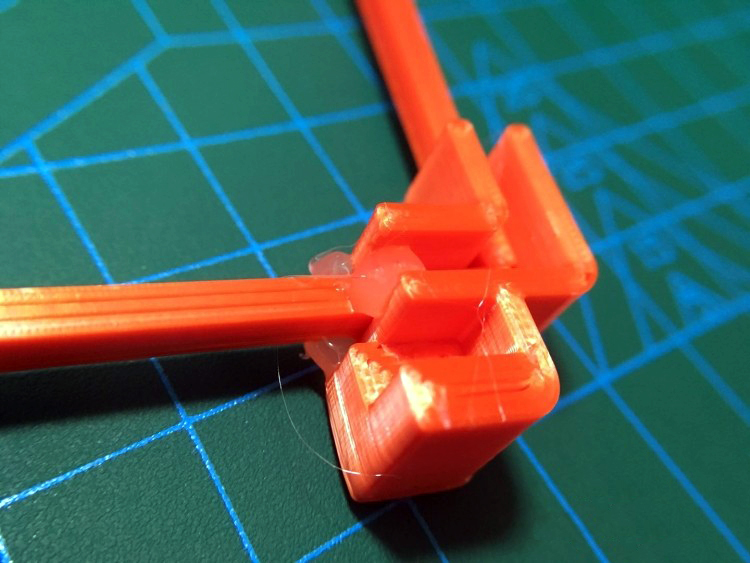

转角连接位, 用热熔枪粘合一下更稳固些

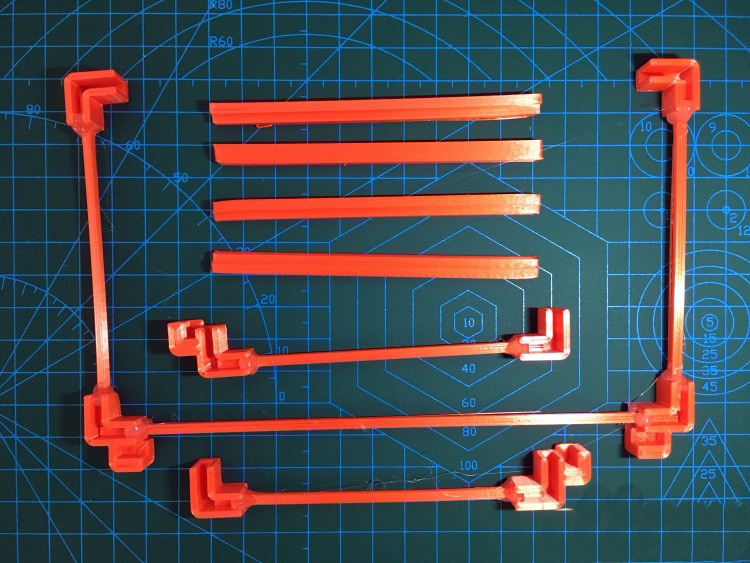

全套零件

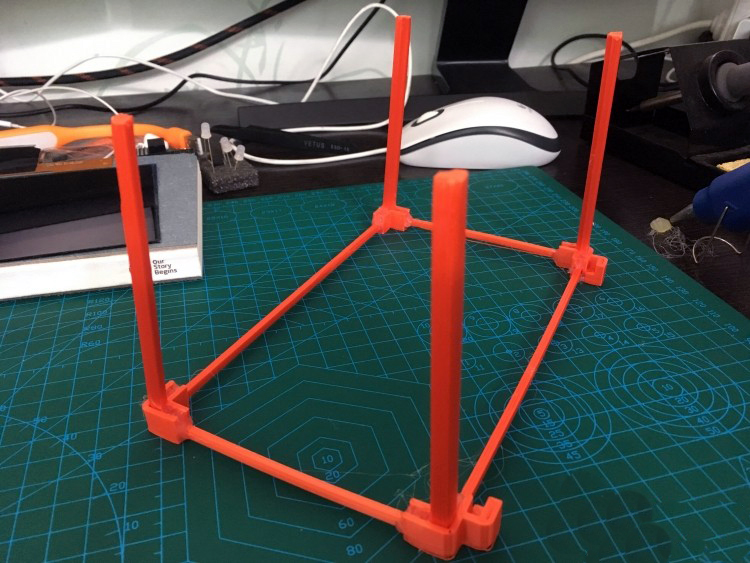

搭建箱体的框架

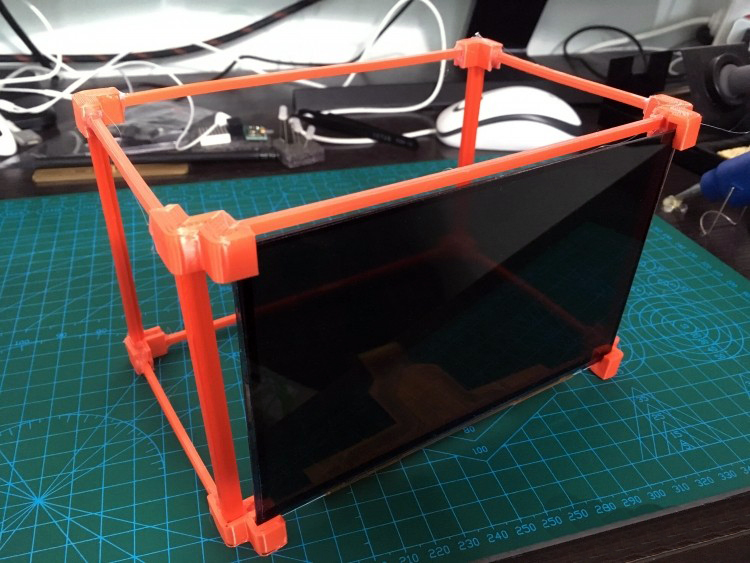

装上透明屏

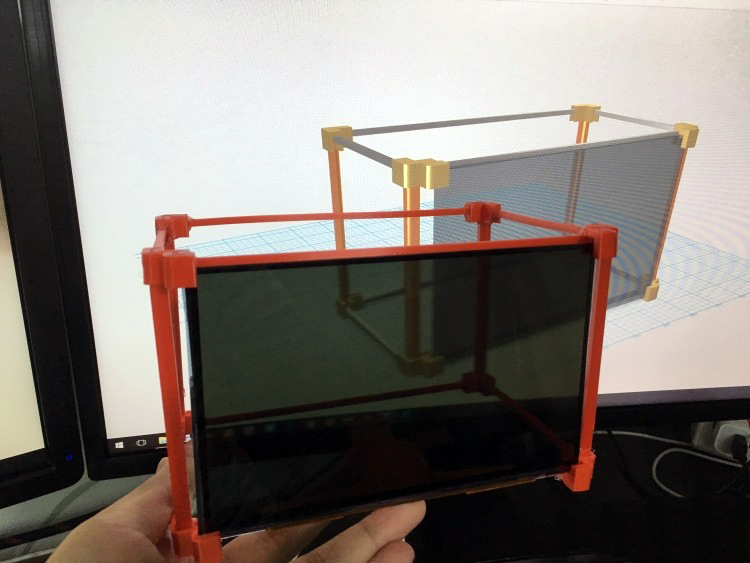

装上透明屏以后跟设计图对比一下

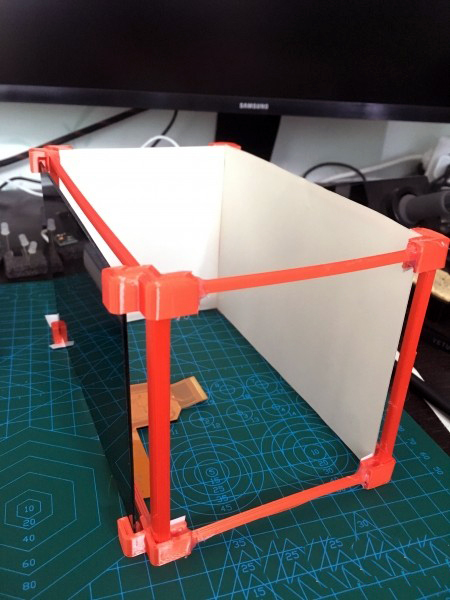

架子搭好以后侧面贴上白纸

硬件连接
    透明屏    转接线            树莓派
    VGA       VGA-HDMI    HDMI
    12V供电                        5VUSB供电

软件辅助
- 树莓派刷入系统
    这里采用的是树莓派官网的NOOBS安装包(完整版, 非LITE版), 具体安装过程可参见官网教程
    安装完操作系统后, 需要做若干事情, 比较繁杂,记录如下:
    >1.更新系统
        sudo apt-get update -y
        sudo apt-get upgrade -y
    >2.关闭屏保(防止展示一会儿后自动进入熄屏省电模式)
          创建文件: sudo vi /etc/profile.d/Screen.sh
          文件内容:
          xset dpms 0 0 0
          xset s off
          加权限: chmod +x /etc/profile.d/Screen.sh

    >3.安装Samba(方便上传文件到树莓派中,不喜欢的朋友可以用vsftp也一样)
        1)首先安装 samba：
          sudo apt-get install samba samba-common-bin
        2)然后修改配置文件：
          sudo vi /etc/samba/smb.conf

    >4.安装浏览器(Chrome),并设置开机自动启动

- 展示效果制作
    准备几张对比度强烈的图片, 然后制作HTML展示效果。

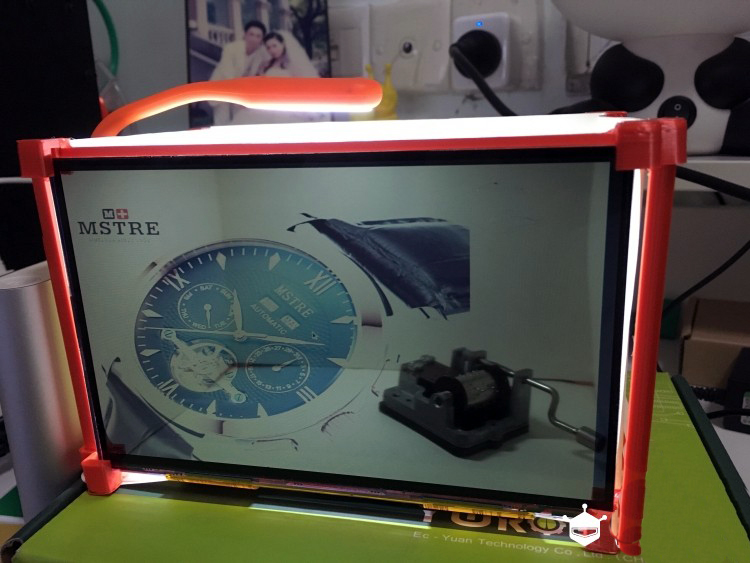

效果展示：
