【用python控制树莓派3的 LED灯亮灭】 应用介绍

用python控制树莓派3的 LED灯亮灭

运行环境：树莓派3 + ubuntu
前提条件：树莓派已经安装RPi.GPIO库和python，如未安装请参考这个教程：http://www.wifi-robots.com/thread-8831-1-1.html

一、硬件连线
把LED灯的正极接到树莓派的5V或3.3V接口，负极接到树莓派的11号管脚。

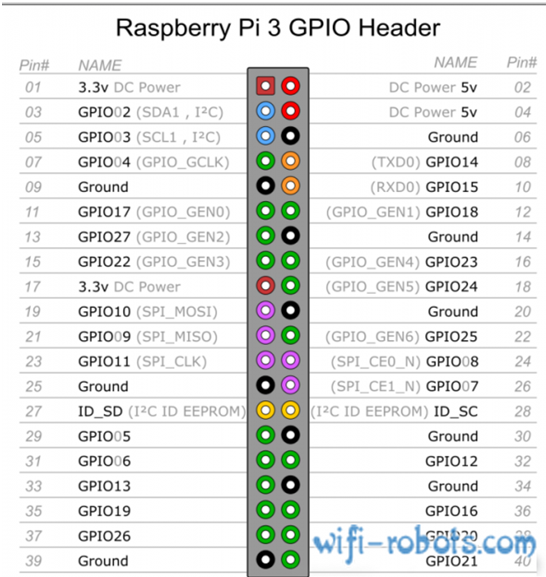

树莓派的管脚分布图如下，其中最上头为靠近SD卡槽方向。





二、软件编写

1. 在树莓派的系统中，新建一个文件，命名为LED.py，用sudo chmod 777 LED.py命令赋予其可执行权限。



1. 打开LED.py输入python代码，然后保存。

   # -*- coding: utf-8 -*-
    import RPi.GPIO as GPIO
    import time
    # BOARD编号方式，基于插座引脚编号
    GPIO.setmode(GPIO.BOARD)
    # 输出模式
    GPIO.setup(11, GPIO.OUT)

    while True:
        GPIO.output(11, True) #让11号管脚电平变高，LED灯熄灭（灌电流）
        time.sleep(1) #休眠1秒
        GPIO.output(11, False)  #让11号管脚电平变低，LED灯亮起（灌电流）
         time.sleep(1)

三、实验结果
在树莓派系统中，按下键盘快捷键Ctrl+Alt+T，打开命令窗口，或其他方式打开命令窗口Shell，然后用cd命令，到LED.py文件所在目录，执行如下命令启动LED.py脚本。

Python LED.py

此时可以看到LED灯亮起，1秒后熄灭，如此反复。


四、实验拓展
这个实验实际是用python脚本控制树莓派的GPIO电平的实验，由此可以拓展其他的传感器和外设应用，比如配合L298N电机驱动模块来驱动电机的转动和停止。
