Aduino用1602制作一个倒计时计数器
概述：

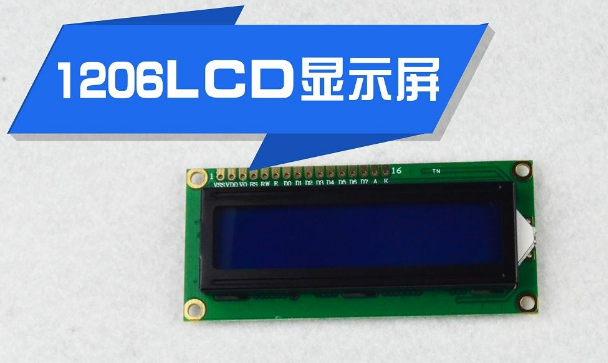

1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
显示原理
这里介绍的字符型液晶模块是一种用5x7点阵图形来显示字符的液晶显示器，根据显示的容量可以分为1行16个字、2行16个字、2行20个字等等，这里以常用的2行16个字的DM-162液晶模块来介绍它的编程方法。DM-162采用标准的14脚接口，其中VSS为地电源，VDD接5V正电源，V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。RW为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指令或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。D0~D7为8位双向数据线。

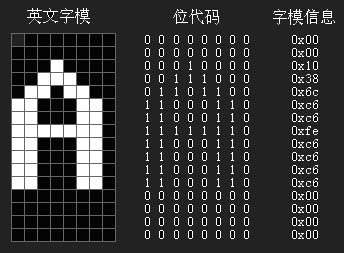

DM-162液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如表1所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”
实验步骤
本实验采用Aduino控制器来驱动1602显示英文字体或者数字，不仅如此，我们还要通过编写代码在Arduino控制器实现倒计时的一个功能。由于Arduino的GPIO口的有限，因此采用seeed的Grove-LCD RGB Backlight的1602液晶显示屏，它有个特点，就是可以使用IIC驱动，整个只需要4根线 VCC GND SDA SCL即可，大大节约了 Aduino接口资源，此过程中还增加2个按键功能可以设置计时器的时间。
整个实验接线方式，液晶屏VCC连接Arduino的5V,SDA-SDA,SCL-SCL.GND-GND。按键1的S端接2号引脚，按键2的S端接3号引脚。
代码解析

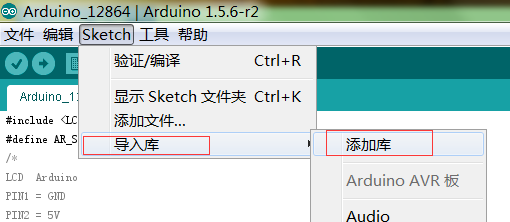

首先呢需要将压缩包中的GroveLCDRGB.zip和MsTimer2.zip
俩个库文件包导入Arduino IDE
函数说明：
1. lcd.setRGB(colorR, colorG, colorB);
设置1602显示屏的背光颜色
2. lcd.setCursor(x, y);
设置要显示的位置，比如x代表第几列，y代表第几行。
3. lcd.print("xxxx")
显示要设置的的字
4. attachInterrupt(0,Key1Scan,CHANGE);
外部中断0 (可设置成1即为外部中断1)，Key1Scan代表中断函数， CHANGE代表中断引脚有电平跳变的时候响应中断
5. MsTimer2::set(1000, interrupt);
定时器2中断，1000ms中断响应一次。中断函数为interrupt
6. MsTimer2::start();
开启定时器2
7. Display()
1602显示时分秒计数函数
8. Key1Scan()
按键1检测函数，检测松开UP，短按SHORT,长按LONG
9. Key2Scan()
按键2检测函数，检测松开UP，短按SHORT,长按LONG
10.SetLcd()
按键设定定时时间，按键1长按进入设置状态，再长按退出，短按为数值减1。按键2长按进入切换时、分、秒设置，短按为数值加1。
11. InitTimer()
读取上次设置的计数时间，每设置计数的时间都会将时间保存到eeprom，每次上电启动的时候运行此函数，从eeprom读取上次的数值并显示
实验现象

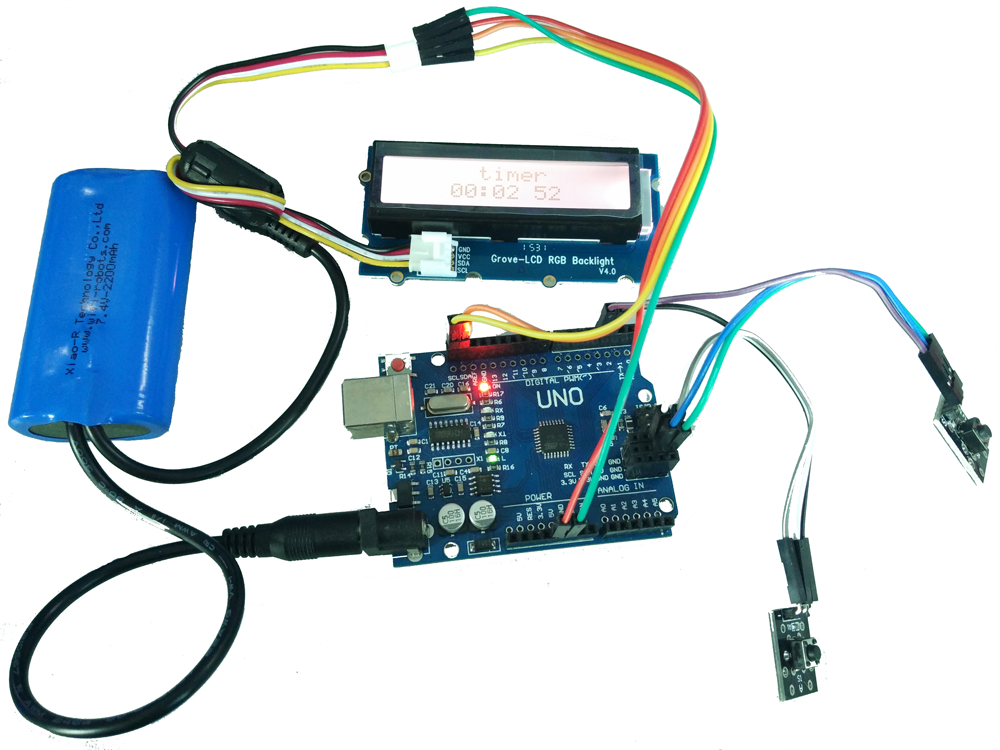

打开电源开关可以看到1602显示器上面显示我们程序里面设定的时间，并有进入倒计时的状态，直到计数值为0停止计数。
实验小结
本节内容教大家用Aduino驱动1602做一个倒计时的小实验，通过这个实验可以看到，用160和一个单片机也可以做出这样一个有意思的东西，倒计时我们可以在计数停止的时候通过单片机做一些surprise的事情，比如说定时炸弹呀！！！还有再改进一下的话可以做一个桌面小日历之类的！
