  Aduino-制作一个简单的音乐播放器

概述：

   想必大家都看了我们用Arduino mango板播放《江南Style》的视频了吧。
大家一定很想知道是如何实现的，实现起来方便么?
今天就来为大家揭开这个秘密。
制作材料：

1、mango控制板一块（你也可以使用其他arduino兼容版）
2、SD卡一张
3、7pin双排长针一条或者7pin双排针，单排针各一条
4、7pin杜邦线一排
5、喇叭一个













第一步，制作SD读卡器部分

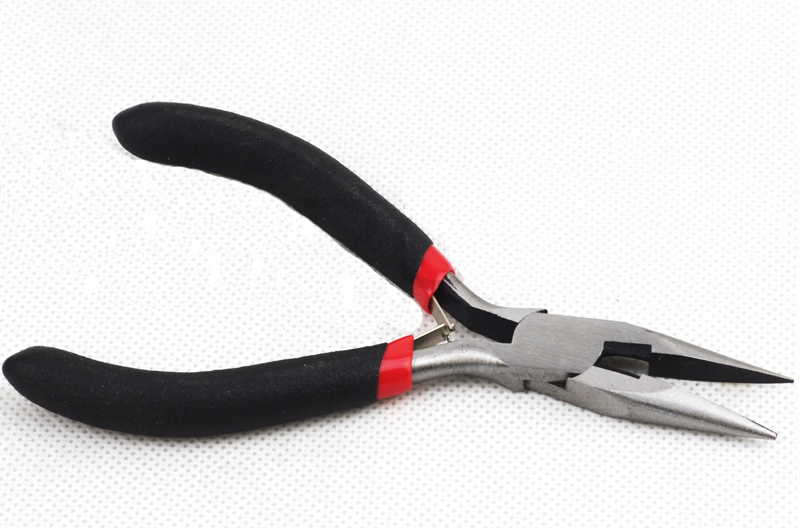

我们需要用到平口钳子一把

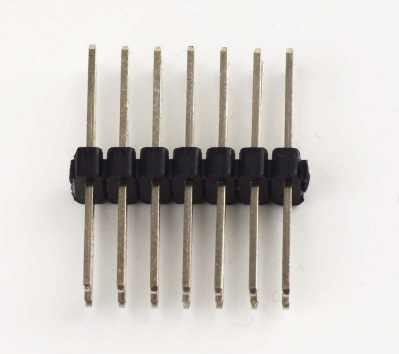

首先把长排针的座子往下压，成如下形状

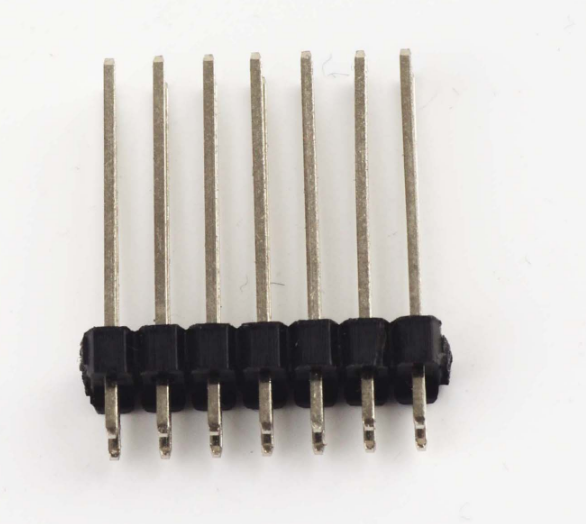

然后我们用平口钳，把双排长针弯折成如下形状

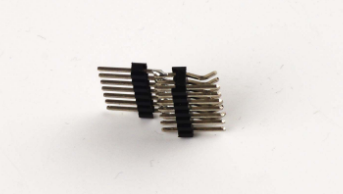

所有针都弯好后就是这个样子

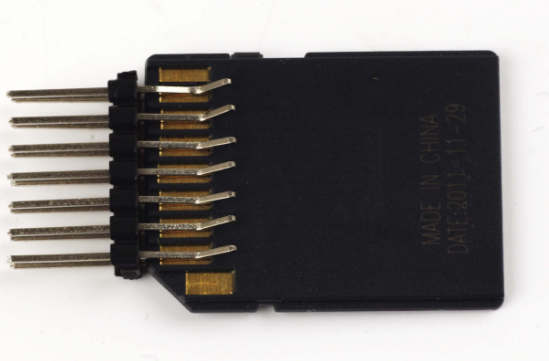

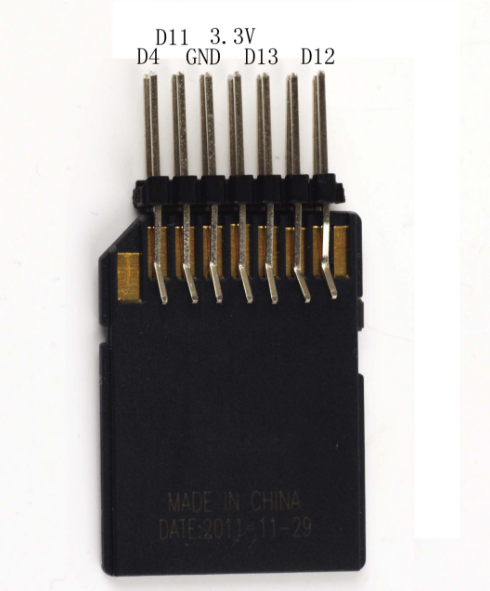

这样你就可以插入SD卡了

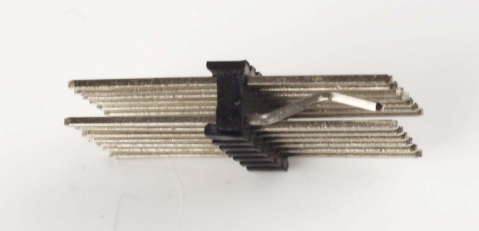

当然，你也可以用7pin双排针和单排针把双排针弯折成如下，然后用电烙铁把单排针和双排针焊在一起


第二步，音源文件制作
首先你需要把任意音频文件转换成.wav格式，我们用到了foorbar2000这个软件，大家也可以使用其他转换软件

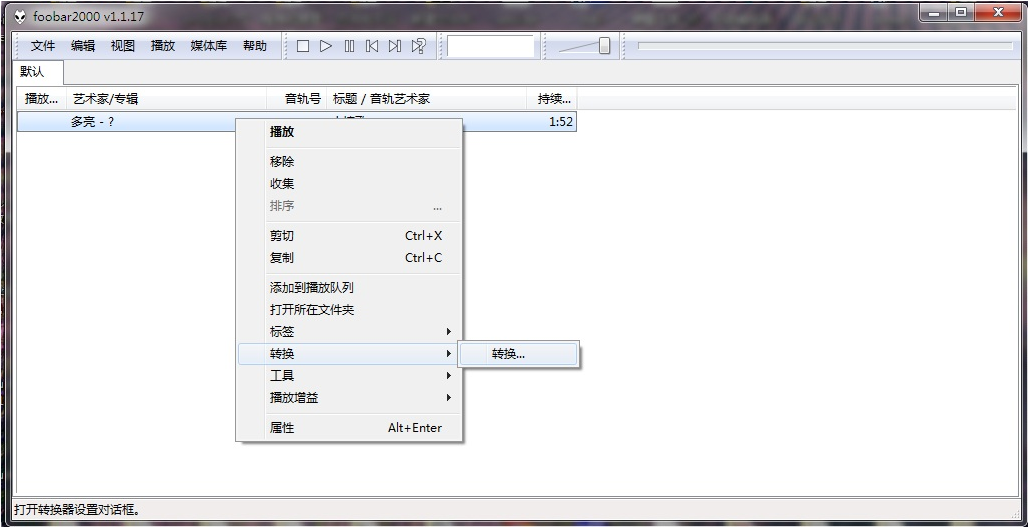

打开foorbar2000后，添加你需要转换的歌曲，然后在歌曲名上右击，选择转换

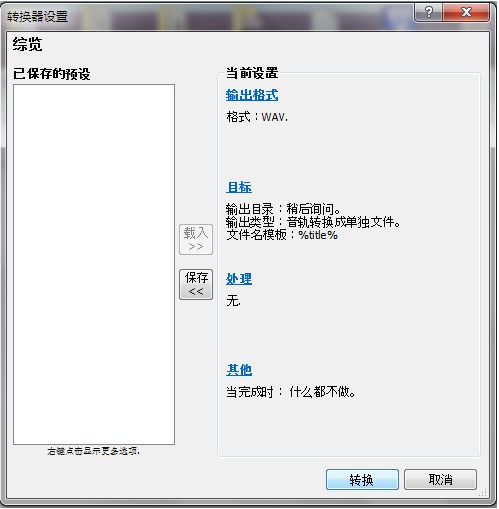

选择输出格式为.wav，然后点击转换，选择保存目录就可以了
第二步，制作让arduino播放的音频文件
首先，我们需要用到一款软件，请下载附件中的  tools.rar
然后可以根据你的arduino板子的工作频率选择合适的转换程序
这里我们选择了arduino with 16Mhz
然后可以看到有很多转换模式

这里，我们选择了FullRate@16MHz_Mono这个模式，全速率单声道模式

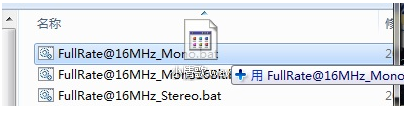

将你刚刚生成的.wav格式文件拖到这个批处理上

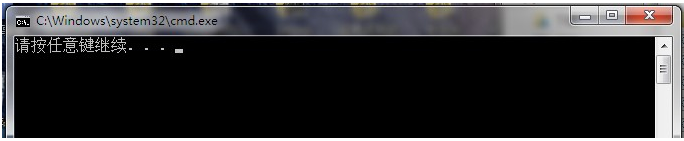

当提示如下图时，说明转换完成了



然后，你会发现新建了一个文件夹，转换好的文件就在里面
第三步，将文件放到SD卡中
首先，你需要将SD卡格式化成FAT格式，然后将刚才的文件放到SD卡根目录下，注意，文件名不能使用中文
第四步，连接SD卡，喇叭，和mango板
按下如图所示连接即可

喇叭正极接到D9，负极接到GND，可以在喇叭负极和GND之间串联一颗10uF以上的电容，这样音质会更好

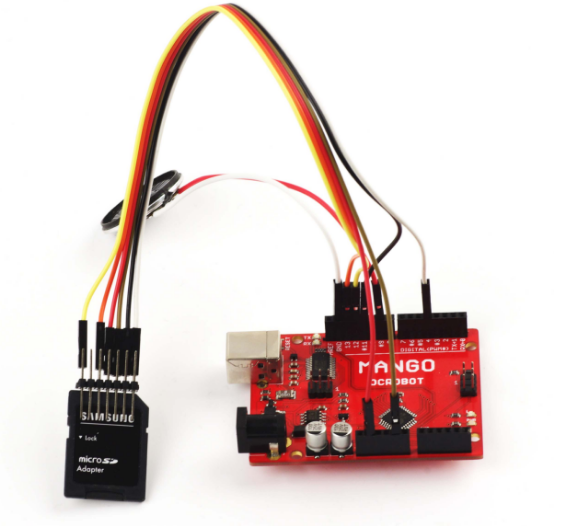

接好后如下图


第五步，添加arduino库文件
将库文件添加到libraries文件夹里
库文件为附件中的  SimpleSDAudio.rar

第六步，下载程序

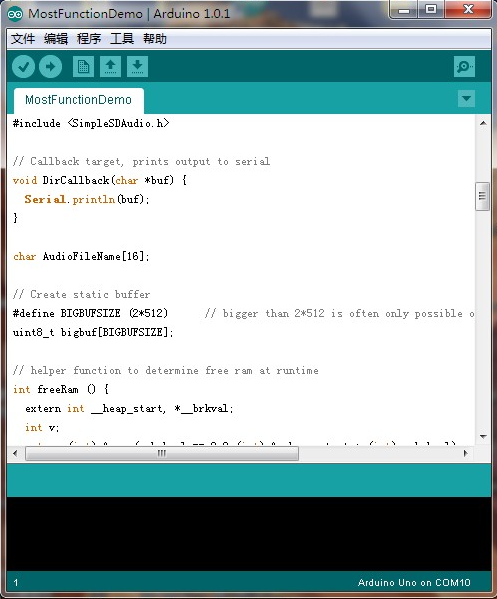

可以下载库里面的MostFunctionDemo.ino程序

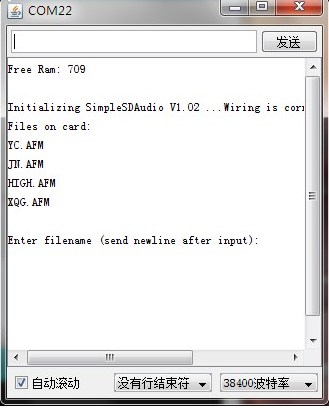

下载完成后，打开串口调试器，如果没有出错的情况下，你会看到如下画面

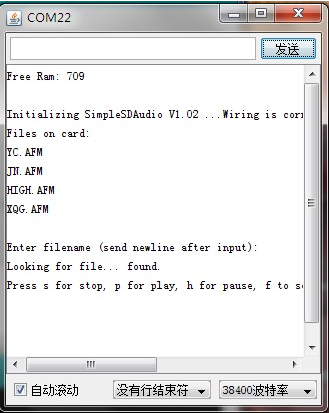

然后，将你要播放的文件名输入后发送，正确的情况下回提示如下

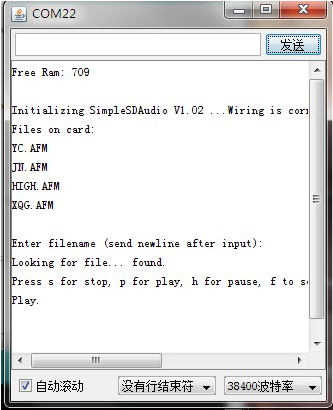

然后，发送p就可以播放了，你就可以从喇叭中听到优美的歌曲了
