51duino制作一个简易电子秤
概述：HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。该芯片与后端MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A 或通道B，与其内部的低噪声可编程放大器相连。通道A 的可编程增益为128 或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B 则为固定的32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。
显示原理

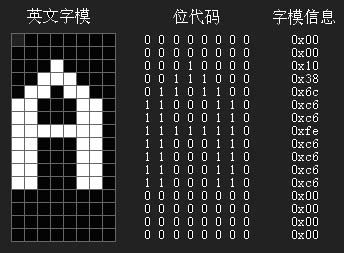

在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。而剩下的低128位则留给英文字符使用，即英文的内码。 那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示：
实验步骤

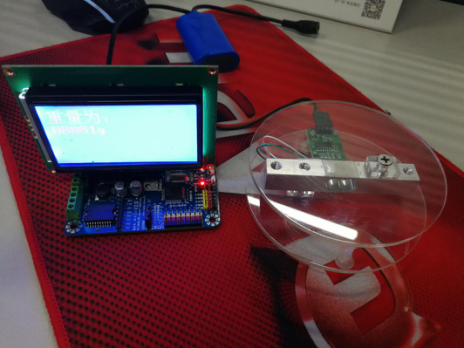

本实验采用51duino控制器来读取HX711传感器的数值并进行处理，将最后得到的有效数值显示在12864液晶显示屏上面，完成一个简易电子秤的功能。
整个实验接线方式，HX711传感器VCC连接51duino的5V,HX711_DOUT- P2^2,HX711_SCK- P3^2.GND-GND。液晶屏接在51duino主板液晶屏接口处。
代码解析

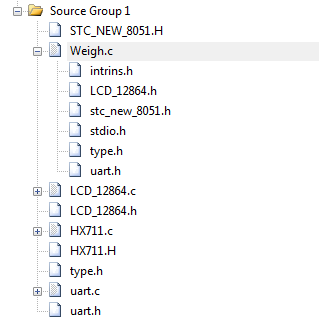

整个工程中Weight.c是主文件，LCD_12864.c是液晶屏的驱动程序，HX711.c是获取HX711传感器数值的程序，uart.c是串口。

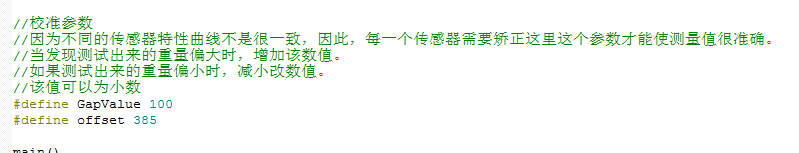

Weight中GapValue是传感器设定的一个曲线值，这个值在使用传感器的时候需要多次试验进行校验。Offset是传感器的一个初始偏差值，减去这个值后传感器在没有承载物体时候才会显示0.

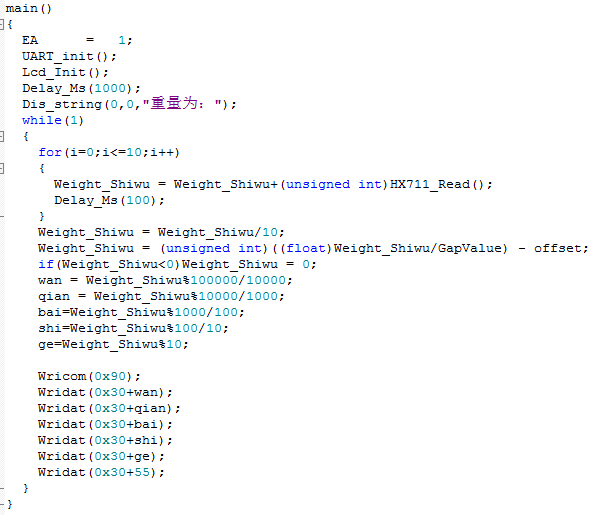

使用HX711_Read()函数来读取HX711传感器的数值，然后进行运算Wricom()和Wridat()来将数值显示在液晶显示屏中。
实验现象

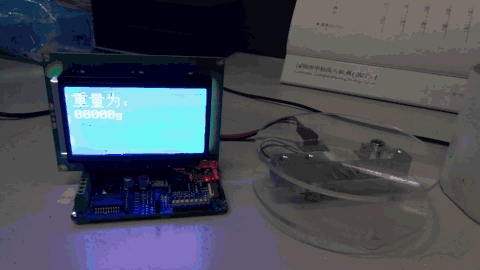

打开电源开关过一会后液晶屏显示重量值，没有载物时显示0，当放入物体时候将会显示出物体的重量！
