Arduino及OLED做的一个温湿度烟雾检测装置

概述：

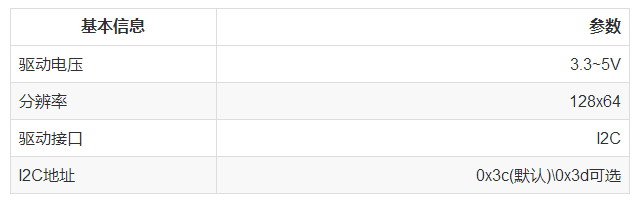

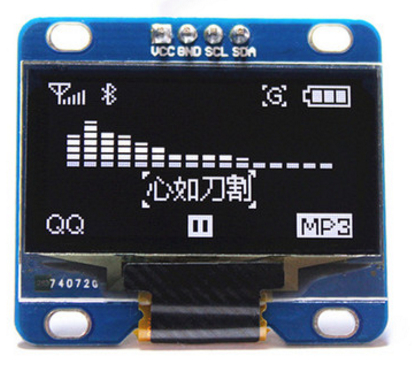

OLED这款屏幕模块尺寸约为0.96英寸，主要由裸屏和底板PCB组成，裸屏由SSD1306驱动，这也是一种较为广泛使用的led驱动芯片。

显示原理

关于这个模块要注意的是：
* ssd1306本身支持多种总线驱动方式包括SPI以及并口等，通过芯片的相应IO口拉低拉高来选择哪一种接口，本例中模块通过电阻将相应IO口配置固化使用了I2C接口方

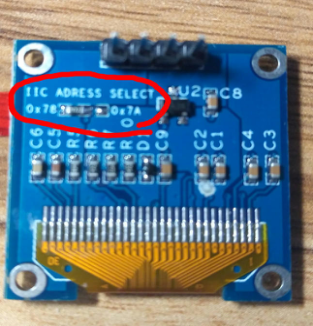

* 使用I2C接口时，SSD1306允许有最多两个7位的I2C地址，同样通过相应的IO口拉低拉高来切换，一般默认是0x3c，在屏幕模块的背面，可以看到一个I2C地址切换提示，需要改变模块I2C地址时，只需要把提示位置的电阻取下焊接到另外一端即可。要注意的是板上的I2C地址是加上了第零位读写位后的数值，即0x78 = 0x3c<<1 0x7A = 0x3d<<1

实验步骤

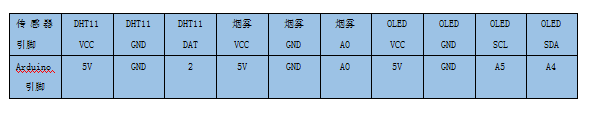

本实验采用的是Arduino Mini主板作为驱动板，芯片型号是Atmega328p-au，和Arduino UNO使用的是同一种芯片，本程序实则和ArduinoUNO通用，接法正确即可。

代码解析
本实验需要用到俩个库文件，DHT11以及U8glib。DH11库获取温湿度，   而u8g2是一个非常强大的8位屏幕显示库，兼容性很强，不仅支持数十种驱动芯片，其强大之处还在于有丰富的字体可供选择，而且字体的大小间距都可以细致调节，也可以实现比较复杂的图形动态显示。
#define DHT11PIN 2 定义DHT11的引脚为2号引脚

int MQ = A0; 定义MQ烟雾的引脚为A0号引脚，需要读取模拟量

u8g.setFont(u8g_font_8x13); //使用8x13大小的字符

u8g.setPrintPos(0, 20); // 锁定光标的位置，对应 x，y 轴值

u8g.print("HUMI(%) :");//显示字符等等，双引号内容可自行修改

pinMode(MQ,INPUT);设置MQ的引脚为输入模式

int chk = DHT11.read(DHT11PIN);获取DHT11的状态，当检测到OK状态时候才有数据

u8g.firstPage();
  do {
    draw();
  } while( u8g.nextPage() );进行OLED显示屏图形绘制

实验现象

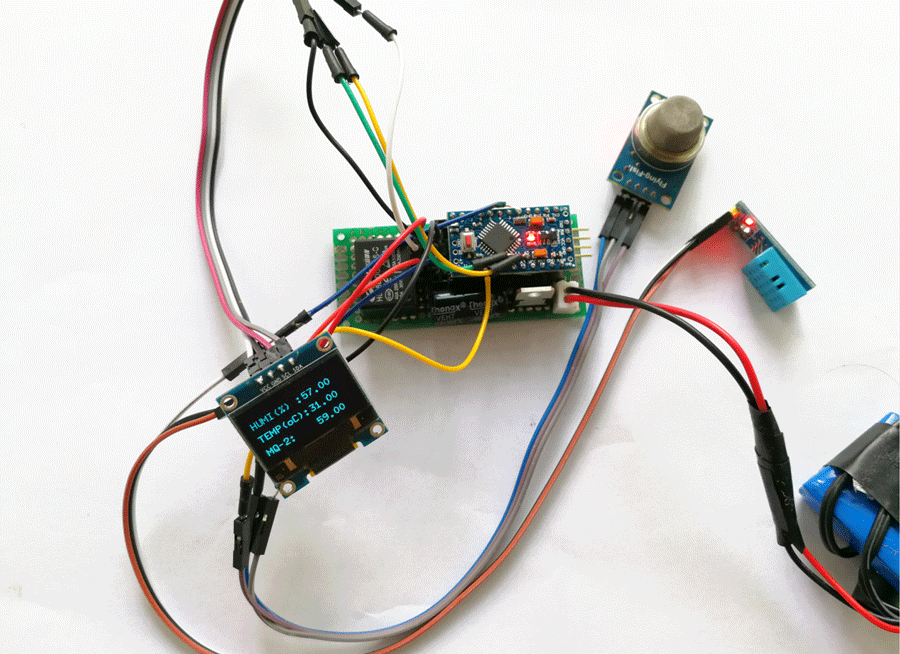

打开电源开关可以看到OLED显示屏，第一行显示HUMI(%) :60湿度的数据，第二行TEMP(oC):30温度的数据，第三行MQ-2: 55 烟雾传感器的数据，并不断的进行刷新！

实验小结
本节内容教大家用Aduino驱动OLED做一个温湿度及烟雾检检测的小实验，通过这个实验可以看到，用小传感器和一个单片机组合也可以做出这样一个有意思的东西，不仅如此，OLED还可以通过取模软件将图片显示其中，我们可以做一个动态的图像展示玩偶，非常有意思！
