Arduino按键控制

实验概述
      通过按键控制LED车灯的亮和灭。
实验原理
      开关有控制电路开断的能力,开关按下即为导通,开关松开即为断开,arduino通过判断按下和松开按键来控制状态来控制LED的亮和灭,是arduino开发中的基本逻辑控制。


实验步骤

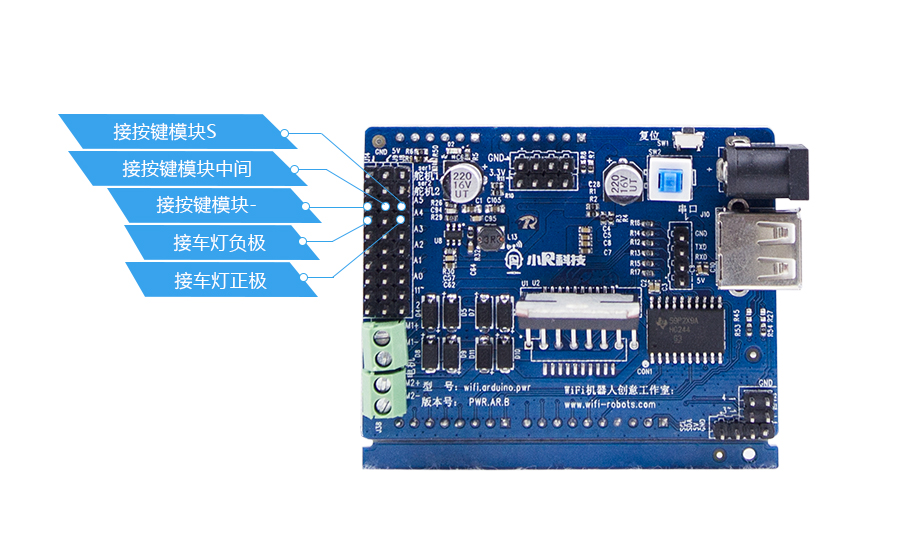

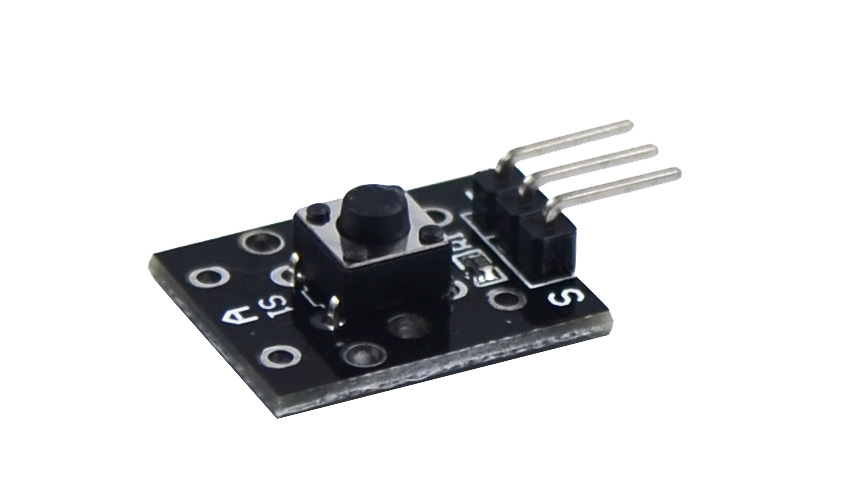

      将按键S接入arduino开发板A5接口,中间接开发板5V,-接开发板GND,然后车灯正极(引脚长的)接开发板A4接口,车灯负极(引脚短的)接开发板GND。






代码解析

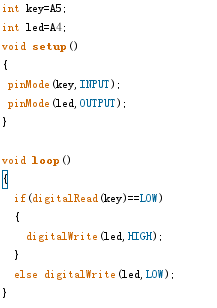

      首先定义了按键以及LED的引脚,并将按键设置为输入模式,LED设置为输出模式,主循环里面判断按键是否按下,按下则亮起LED松开即LED灭。



实验现象

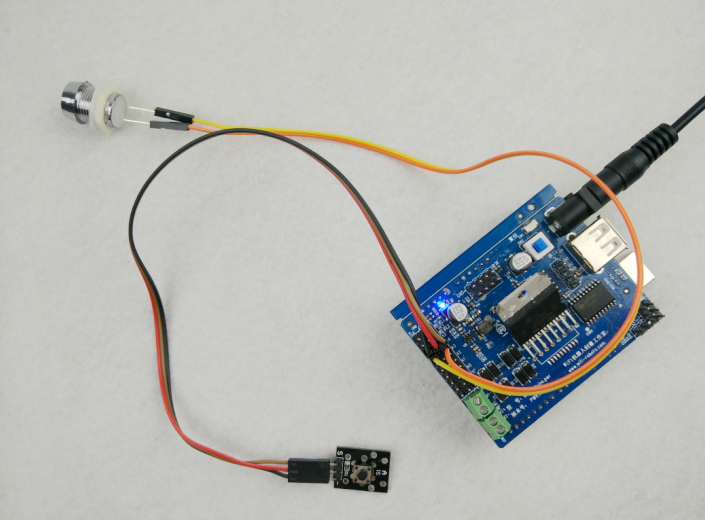

启动arduino开发板,当按下按键开关时,LED车灯亮起,当按键松开时,LED车灯就灭了。
