【七彩自动闪烁LED】 应用介绍

STMduino-七彩自动闪烁LED


实验概述

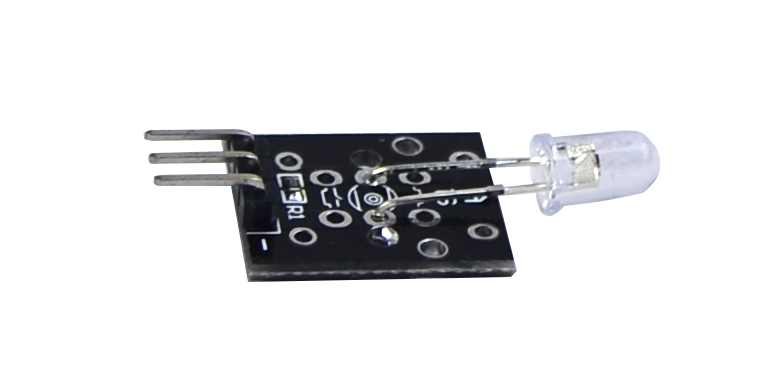

七彩灯是一种特殊的元器件,使用的时候像一般高亮度LED接法一样,额定电流大概20mA左右,一旦通电,它就自动会逐次发出七色光.用STMduino对模块的控制可实现酷炫的霓虹灯灯光效果。
实验原理
   发光二极管自发性(Spontaneous)的发光是由于电子与空穴的复合而产生的。一般的发光二极管">半导体发光二极管,多以Ⅲ-Ⅴ、Ⅱ-Ⅵ族化合物半导体为材料。Ⅲ- Ⅴ及Ⅱ-Ⅵ族元素的带隙(Bandgap)与晶格常数(Lattice Constant)的关系。这些材料的发光范围由红光到紫外线,目前红光的材料主要有AlGaInP,而蓝绿光及紫外线的主要材料则有 AlGaInN。虽然Ⅱ-Ⅵ族材料也可以得到红光和绿光,但是这族材料极为不稳定,所以目前使用的发光材料大部分是Ⅲ-Ⅴ族。




实验步骤

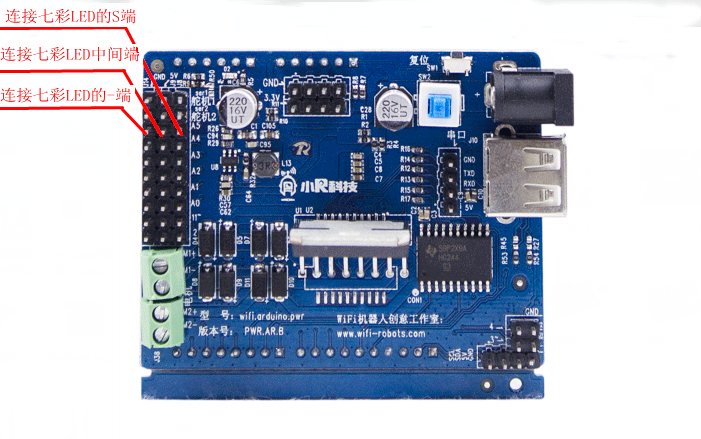

这个实验比较简单,一个arduino开发板,一个七彩LED就可以了。七彩LED的S引脚连接到arduino电源板的A5引脚,-引脚接到arduino电源板的GND引脚。中间的接5V。


代码解析
定义了七彩LED的引脚是A5,并设置成输出模式。

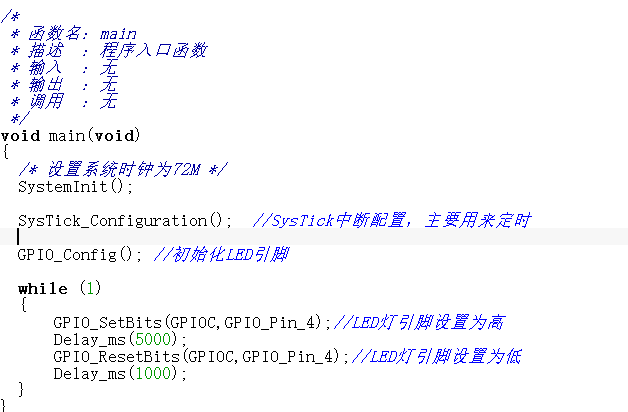

Loop循环里面将七彩LED置高,七彩LED灯就会连续发出不同颜色的光,5秒过后LED就灭了,简单呀简单延时1秒又回到上面了。


实验现象
上传代码后,开启STMduino开发板的开关,就可以看到七彩LED闪烁不同颜色的光,5秒后LED灭了,过了一秒后又开始闪烁,一直循环!
