STMduino-DS18b20数字温度传感器


实验概述
相信要是我们接触过 STMduino 那么对 DS18B20 这款神奇的数字测温芯片一般都不会陌生吧,对!它能让你随时了解你周边的环境温度,更重要的是如果你有想法还可以自己用 Arduino  动手做一个测温计,放在你的卧室或是车厢里,那样经济而且还倍儿有面子,

^-^  好,下面就让我们一起来揭开 DS18B20 的神秘面纱,到那时你就能使用它做出各种符合你个性的电子产品哦,是不是有点心动。。。。。。




实验原理
由于以往的温度传感器输出的是模拟量,我们还要增加额外的 A/D和 D/A 芯片进行转换,那么对于 STMduino  外部接口资源并不丰富是一大挑战,同时利用率不高,那么我们新推出的 DS18B20 Temperature Sensor Module 就很好的解决了这个问题,一线总线独特而且经济的特点,完全适用 STMduino 平台,使用户可轻松地组建传感器网络。

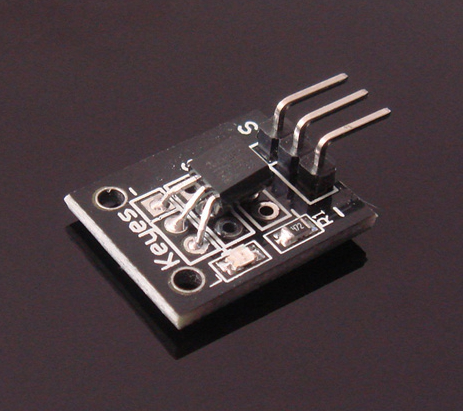

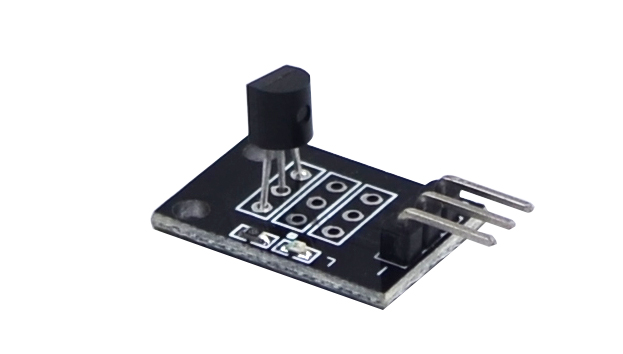

1、该模块使用的是单总线数字温度传感器 DS18B20,外界供电电压
范围为 3.0 V 至 5.5 V,无需备用电源。 测量温度范围为-55 ° C 至+125 ℃ , 华氏相当于是67 °F 到 257°F,-10 C 至+85 °C 范围内精度为±0.5 °C 。
2、 温度传感器可编程的分辨率为 9~12 位 温度转换为 12 位数字格式最大值为 750 毫秒用户可定义的非易失性温度报警设置。
3、每一个 DS18B20 的包含一个独特的序号,多个 ds18b20s 可以同时存在于一条总线。
温度传感器可同时放置在多个不同的地方检测温度。

实验步骤

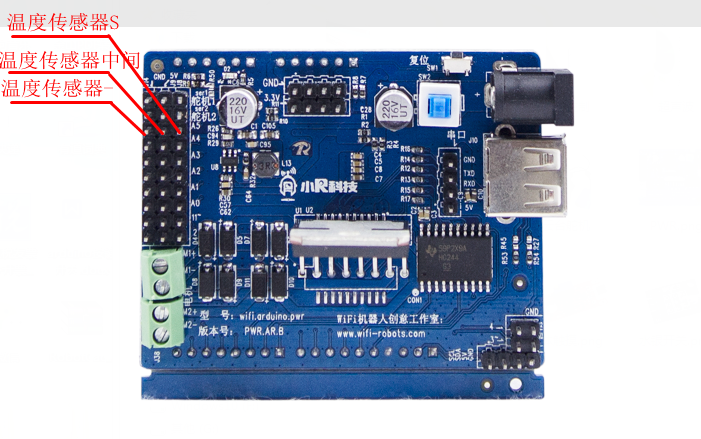

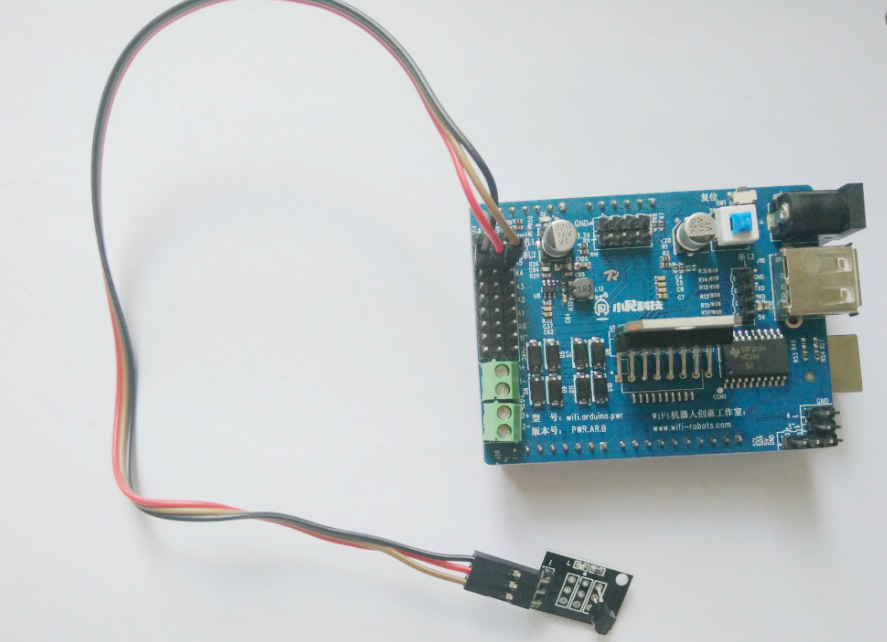

找出 DS18B20 Temperature Sensor Module 的电源线,地线和数据

线,电源线,地线分别连到 STMduino 开发板的+5V,GND 端口,数

据总线连至开发端口A5。
