                                ArduinoRFID读卡器

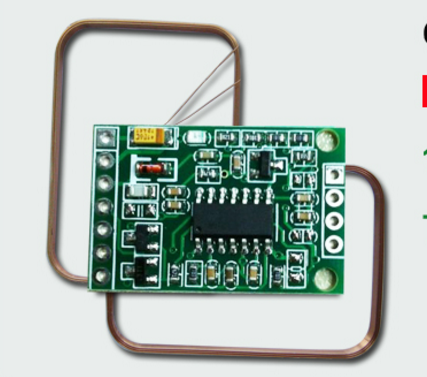

很随意的从tb买了个RF读卡模块，串口的，准备以后加在饮水机上或者改良一下考勤机。
公司的考勤卡都是125k的ID卡，应该可以直接用


说明：

管脚定义：（从上到下）

GND
VCC(3-5V)
天线1
天线2
EN卡有效信号输出
TXD串口输出
RXD串口输入
性能参数：

输入电压：3～5.5V
输入电流：刷卡电流<25mA
通讯格式：9600－8－1串口输出卡号
（格式：1bit:start、8bit:data、1bit:stop）

有效刷卡高度：3-20cm(视天线、卡和周围环境而定)
使用环境：-25~70摄氏度
尺寸：28mm*20mm(mini版)




Arduino连接方式：

RF模块                     Arduino
1脚                            GND
2脚                            +5v
3脚  天线
4脚  天线
5脚                            D2
6脚                            RX0
7脚                            TX0


第一版程序:

//RFID test by Thomas 2012.05.07
int incomingByte = 0;        // for incoming serial data
const int ENPin = 2;     // the number of the EN pin
int ENState = 1;  //default EN state was HIGH

void setup() {
  Serial.begin(9600);        // opens serial port, sets data rate to 9600 bps
  pinMode(ENPin, INPUT);
}

void loop() {

  // read the state of the EN value:
  ENState = digitalRead(ENPin);

  // check if the EN is LOW,the output the data.
  if (ENState == LOW&&Serial.available() > 0) {
    // read the incoming byte:
    incomingByte = Serial.read();
    // say what you got:
    Serial.print("I received: ");
    Serial.println(incomingByte, DEC);
  }

}

读出数据输出


第二版：

    本程序是在第一版原有程序的基础上进行修改的，来个传送门：thomas的程序有个小BUG，在测试的时候发现卡号并没有依次存入递增的数组下标地址中，而是重复的存入下标为0的首地址中，导致了调试的时候，不能够进行很好的有效卡号设置和匹配。奋斗了两天，把数组接收改成了字符串变量接收，调用的时候，可以以数组的形式依次调用。

comdata += char(Serial.read()) 这里最后直接输出 Serial.println(comdata) 时，输出的是ASCII码的形式，所以改成了逐个地址输出，转成了16进制。有兴趣的一起研究改进哈~

下面放代码：
const int ENPin = 2;     //使能端口
int ENState = 1;  // 初始化为高电平

String comdata = ""; //定义一个字符串变量

char ID[4] = {0x00,0x17,0x3E,0x41};  //设置一个有效卡的卡号

void setup()
{
  Serial.begin(9600);
  pinMode(ENPin, INPUT);
}
void loop()
{
  // 读取使能端的电平，如果使能端为低电平，则读出卡号
  for(ENState = digitalRead(ENPin) ; ENState == LOW && Serial.available() > 0; )
  {
     comdata += char(Serial.read());   //读出ID卡号
     delay(2);                         //加一个短延时，给单片机足够的时间读取卡号
  }
  if(comdata.length() > 0)             //如果comdata接收到卡号，则读出卡号
  {
     Serial.print(comdata[0],HEX);
     Serial.print(comdata[1],HEX);
     Serial.print(comdata[2],HEX);
     Serial.println(comdata[3],HEX);
     if(comdata[0] == ID[0] && comdata[1] == ID[1] && comdata[2] == ID[2] && comdata[3] == ID[3])
     {                                //判断读入的ID卡是否与预先设置的有效卡号匹配，匹配则输入welcome
       Serial.println("welcome");
     }
     else Serial.println("sorry,you are not allowed.");
     comdata = "";                    //清除comdata内的值
  }
}

第三版：

    小更新一下。这次是将卡号存在EEPROM中，通过读取，然后再进行对比。目前正在思考利用什么算法能个加快卡号匹配的速度，还用了单独的EEPROM读写程序先存储一遍卡号，通过读写的结果，因为存的是数字量，一个数就占一位了，卡号10个数，所以第二个卡号的地址从10开始写入：

#include <EEPROM.h>
#define EEPROM_write(address, p) {int i = 0; byte *pp = (byte*)&(p);for(; i < sizeof(p); i++) EEPROM.write(address+i, pp[i]);}
#define EEPROM_read(address, p)  {int i = 0; byte *pp = (byte*)&(p);for(; i < sizeof(p); i++) pp[i]=EEPROM.read(address+i);}

unsigned long ID = 4294916953;
unsigned long ID1 = 4294917240;
unsigned long IDR = 0;
unsigned long IDR1 = 0;

void setup()
{
  Serial.begin(9600);
  EEPROM_write(0, ID);
  EEPROM_write(10, ID1);
  EEPROM_read(0, IDR);
  Serial.println(IDR);
  EEPROM_read(10, IDR1);
  Serial.println(IDR1);
}

void loop()
{

}

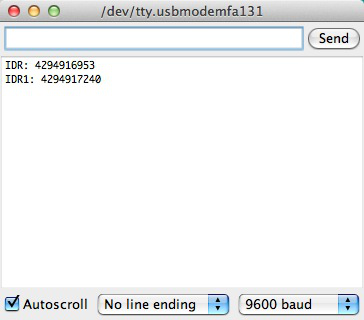

结果如下：



第四版：

    半夜不睡觉，爬起来码程序，最后优化修改过的程序，估计短时间内不会再改了，要改也要配合其他模块一起。读卡识别这部分的程序改成了for循环依次进入地址读取卡号进行匹配，正确则跳出循环，或是循环结束仍不匹配；EEPROM卡号存储改成了读卡时将卡号自行写入EEPROM，就不用人工一个一个变量的定义写入了。具体的往下看吧，欢迎拍砖~

#include <EEPROM.h>
#define EEPROM_write(address, p) {int i = 0; byte *pp = (byte*)&(p);for(; i < sizeof(p); i++) EEPROM.write(address+i, pp[i]);}
#define EEPROM_read(address, p)  {int i = 0; byte *pp = (byte*)&(p);for(; i < sizeof(p); i++) pp[i]=EEPROM.read(address+i);}

const int ENPin = 2;     // 定义使能端的管脚
int ENState = 1;  //初始化使能端为高电平

void setup()
{
  Serial.begin(9600);
  pinMode(ENPin, INPUT);
}
void loop()
{
  unsigned long ID = 0;    //定义一个变量用于存储读入的ID卡号
  unsigned long IDR = 0; //定义一个变量用于存储从EEPROM读出的ID卡号
  for(ENState = digitalRead(ENPin) ; ENState == LOW && Serial.available() > 0; ) // 读取使能端的电平，判断是否为低电平，是且串口有输入，则进入循环
  {
    ID = ID * 10 + int(Serial.read()-'0'); //读出卡号
    delay(2);
  }
  if(ID != 0)             //如果变量ID不为0
  {
     Serial.println(ID);      //输出读入的卡号，实际应用中考虑到安全性可不输出
     for(int addr = 0; addr <= 1020; addr = addr + 10)    //定义一个变量表示为EEPROM的地址位，UNO的EEPROM有1024B，所以这里设定地址位在小于等于1020时进入循环
     {
       EEPROM_read(addr, IDR);    //读出EEPROM中存放的ID卡号
       if(ID == IDR)                        //判断串口读入的ID卡号与EEPROM中的卡号是否匹配
       {
         Serial.println("Welcome!"); break;          //匹配则输出WELCOME，并跳出循环
       }                                                              //若不匹配，则地址位加10，进行下一卡号匹配，直到与EEPROM内存储的所有卡号对比完，均不匹配，则跳出循环
     }
     if(ID != IDR) Serial.println("Sorry,you are not allowed!");   //均不匹配，则输出SORRY
     ID = 0;                    //变量ID清0
  }
}

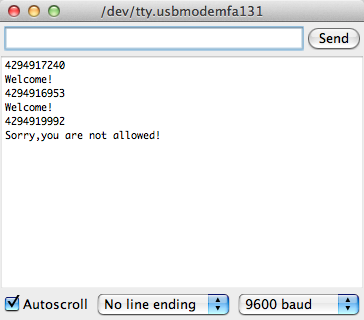

效果如下：

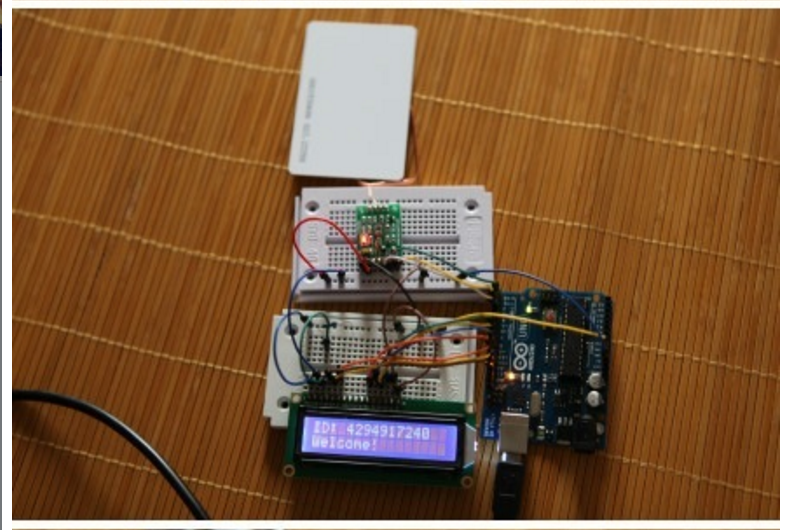

最后一版:这次只改了读卡识别的，加了个液晶显示，就不用电脑的串口监视器了，设置好，通电就能用：

#include <LiquidCrystal.h>
#include <EEPROM.h>
#define EEPROM_write(address, p) {int i = 0; byte *pp = (byte*)&(p);for(; i < sizeof(p); i++) EEPROM.write(address+i, pp[i]);}
#define EEPROM_read(address, p)  {int i = 0; byte *pp = (byte*)&(p);for(; i < sizeof(p); i++) pp[i]=EEPROM.read(address+i);}

LiquidCrystal lcd(12, 11, 10, 9, 8, 7, 6);
int backLight = 13;
const int ENPin = 2;     // the number of the EN pin
int ENState = 1;  //default EN state was HIGH

void setup()
{
  Serial.begin(9600);
  pinMode(ENPin, INPUT);
  pinMode(backLight, OUTPUT);
  digitalWrite(backLight, HIGH);
  lcd.begin(16,2);
  lcd.clear();
}
void loop()
{
  unsigned long ID = 0;    //define a string variable
  unsigned long IDR = 0;
  for(ENState = digitalRead(ENPin) ; ENState == LOW && Serial.available() > 0; ) // read the state of the EN value,check if the EN is LOW,the output the data.
  {
    ID = ID * 10 + int(Serial.read()-'0'); //read the number from IDcard
    delay(2);
  }
  if(ID != 0)             //if comdata gets the IDcard number,show it
  {
     lcd.setCursor(0,0);
     lcd.print("ID: ");
     lcd.print(ID);
     for(int addr = 0; addr <= 1020; addr = addr + 10)
     {
       EEPROM_read(addr, IDR);
       if(ID == IDR)
       {
         lcd.setCursor(0,1);
         lcd.print("Welcome!        "); break;
       }
     }
     if(ID != IDR)
     {
       lcd.setCursor(0,1);
       lcd.print("who you are?      ");
     }
       ID = 0;                    //clean the comdata
  }
}


     说下以后的想法：考勤机，一个当日过生日的员工刷考勤卡上班时，如果能给他奏上一曲《生日快乐》，是多么惬意的事情。
饮水机，做成缩小版加油机形式，刷卡饮水，记录每人用水量。（看看谁喝水太少，就应该督促一下。这个纯属无聊，公司肯定不会收水费）
