Arduino自制电话拨号器

下载: 7  点击: 6124


大小:1.48KB 价格:0.00元 更新日期:2017-10-11 开发者:小R科技


Arduino自制电话拨号器
    • 应用名称
    • 所属分类
    • 更新时间
    • 立即下载
    • Arduino自制电话拨号器
    • Arduino
    • 2017-10-11
【Arduino自制电话拨号器】 应用介绍

Arduino自制电话拨号器

怎么拨打电话?也许这个问题很简单:拿起话筒,按话机的数字键盘拨号码。
但是,有没想过,我们可以拿起电话,不需要碰话机键盘就能拨通电话?答案是肯定的。
下面就介绍如何用Arduino生成双音多频信号。

用法介绍:
使用时候,我们拿起电话话筒,将喇叭贴近话筒麦克风位置。在串口发送需要拨号的电话号码(比如10000),稍等片刻即可拨通。

扩展用法:
驱动开关模拟电话摘机事件,用此电路拨号,再由Arduino按照事件控制语音模块(WT588D等)发出不同的语音到电话线。即可完成一个整体的自动拨号机,可以制作报警器,或者电话提醒器。

材料清单:
Arduino一块,
喇叭1个,
100Ω电阻1个(可以选择100Ω~1kΩ),
1uF电容两个(可以选择0.1uF~10uF)。

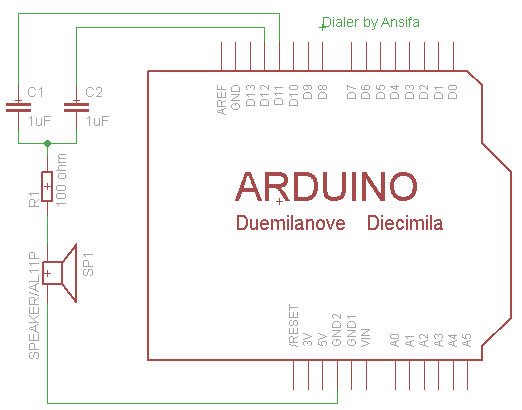

硬件连接:


程序代码:
1. 下载Tone库,并且解压到arduino-0022\libraries文件夹:
http://rogue-code.googlecode.com/files/Arduino-Library-Tone.zip
此Tone库相比自带的tone函数特点是,可以同时在多个输出脚输出不同频率的波形,但是自带tone函数在一段时间内只能在一个引脚输出。
2. 将源码下载到arduino中。

实物效果:

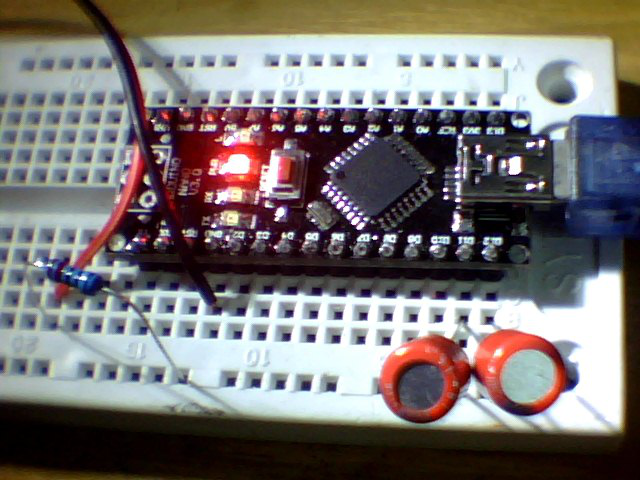

1. 电路连接

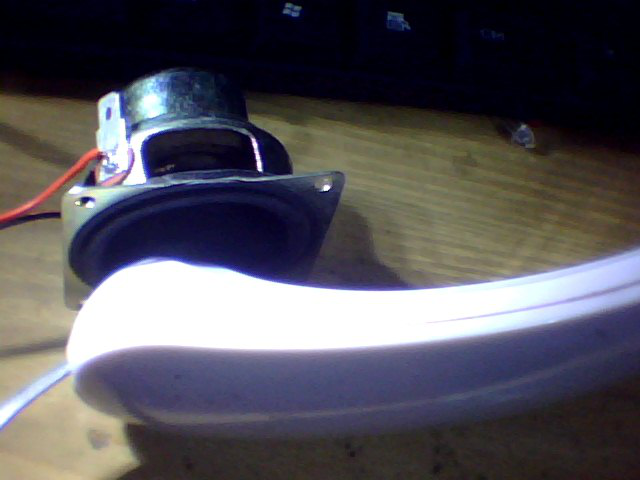

2. 喇叭靠近电话拨号

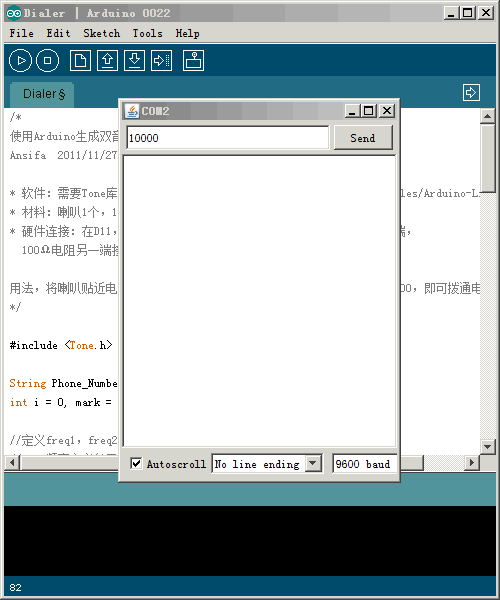

3. 串口端发电话号码


4. 等待喇叭响完拨号音之后,即
可听到10000号的应答
