【红外遥控RC522芯片RFID公交卡、饭卡刷卡系统应用】 应用介绍

红外遥控RC522芯片RFID公交卡、饭卡刷卡系统应用


一、功能简介:

1.有读卡信息(卡类型、类号、余额),初始化卡,充值和扣款功能。

2.多级菜单操作,菜单有反白高度显示。

3.全遥控操作,通过遥控键盘控制读、写卡,并可输入读、写数值。

4.自动设定数据范围,超范围自动提示。

5.可应用于公交卡刷卡和饭卡刷卡等类似应用。

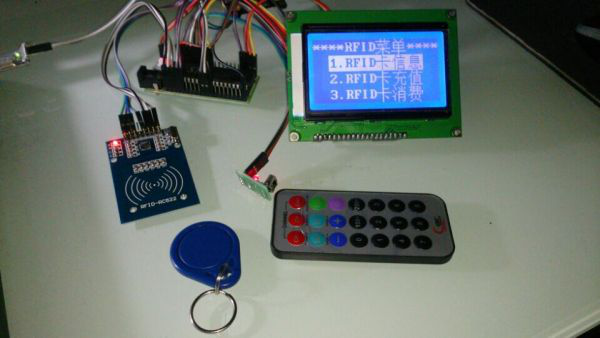

1.系统组成

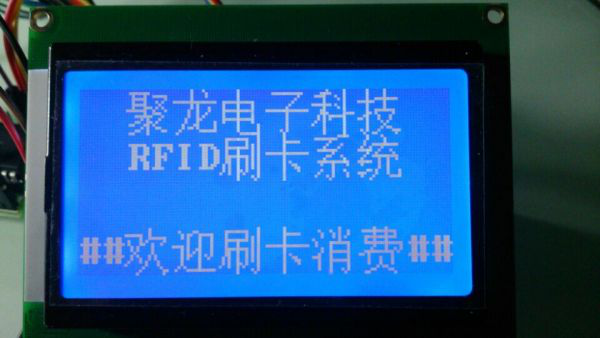

2. 欢迎界面

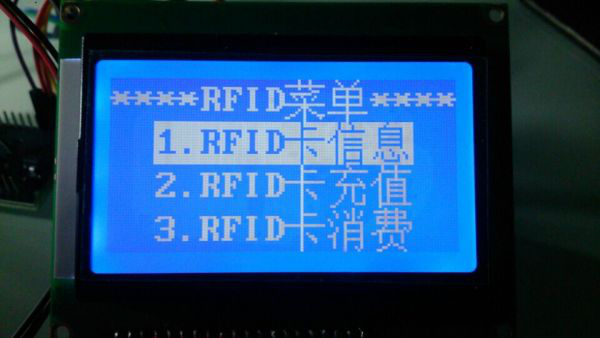

3. 主菜单

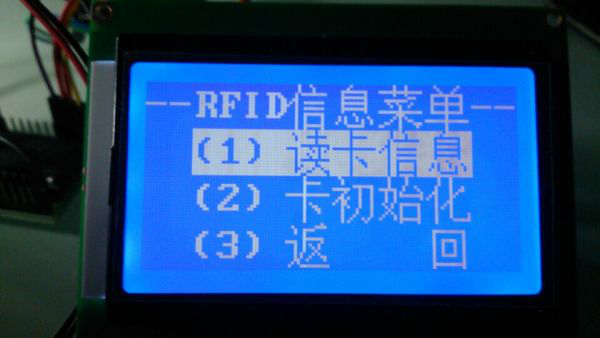

4.卡信息二级子菜单

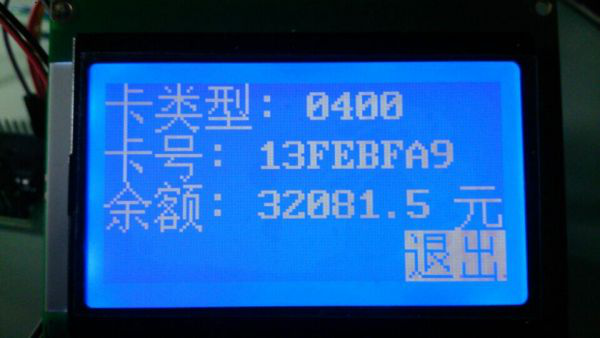

5. 读卡信息



6.  输入充值额

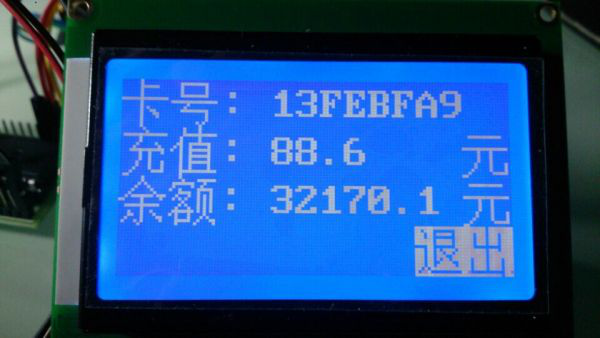

7. 充值刷卡

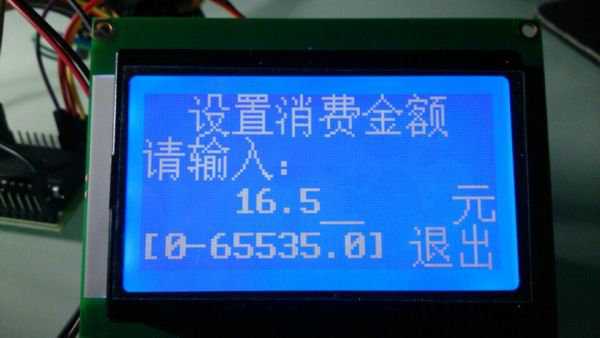

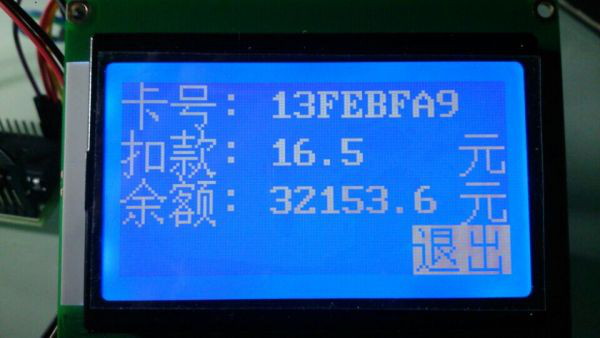

8. 输入消费额



9. 消费刷卡

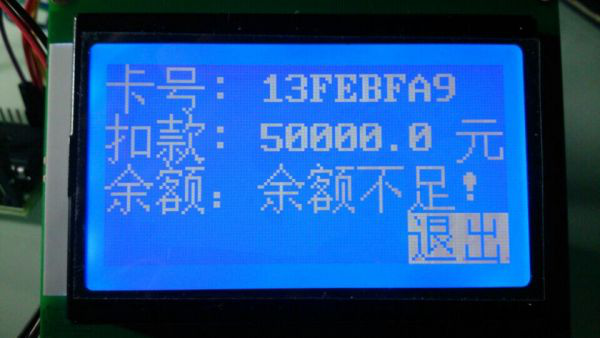

10.  余额超范围提示




二、系统组成:

    1.MCU:STC12C5A60S2 ,11.0592MHz

    2.12864带中文字库液晶

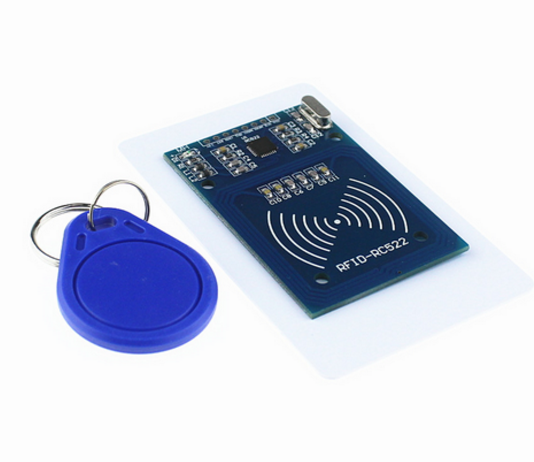

    3.RFID读卡模块:RC522,+ S50卡

    4.红外遥控038接收头,CARMP3遥控器,不同遥控器键值不同,若用不同品牌遥控器需修改键值


    5.LED指示灯(或为蜂鸣器)

      RC522接法:
      sbit     MF522_RST  =    P1^4;
      sbit     MF522_NSS  =    P1^2;
      sbit     MF522_SCK  =    P1^1;
      sbit     MF522_SI   =    P1^0;
      sbit     MF522_SO   =    P1^3;

      LED指示灯接法:
      sbit     LED_GREEN  =    P1^5; //指示灯

      12864接法:
       #define Lcd_Bus P0             //数据口
       sbit LCM_RS  =  P2^0;         //寄存器选择输入
       sbit LCM_RW  =  P2^1;         //液晶读/写控制
       sbit LCM_EN  =  P2^2;         //液晶使能控制
       sbit LCM_PSB =  P2^3;          //串/并方式

      红外遥控接法:
      sbit IRIN = P3^2;      //红外接收器数据线

   遥控器功能键说明:prev为退格键,next为切换键,play为确认键,0-9为相应数字键        100+为小数点键

   注意:务必确保RC522供电为3.3V,接5V必烧!!!同时,为了系统运行稳定,整个系统最好单独供电,用usb供电可能电流不足!
